１．概要

　バックパック型可搬レーザーライザーにより採取した大規模な3次元点群データから、ポリゴンを経由せず建物躯体データを直接モデル化して、迅速に気流・温度の
CFD（計算流体力学）シミュレーションを行う手法を開発した。



２．作業手順

　（１）バックパック型可搬レーザーライザーによる点群データ採取（約数時間」）．
　（２）CFDソフトウェアに点群データ（1億点以上）を直接インポート．
　（３）点群データを角度修正及びトリミング処理．
　（４）点群データから解析用躯体データを3次元で生成．
　（５）給排気条件、熱条件などを設定しCFDシミュレーション

　（１）～（５）の処理を半日程度で実施可能．

•

  図１　点群データの角度調整とトリミング

•

  解析モデルを自動作成



３．処理の詳細

　（１）点群データのインポート　約2分
　ライダーで採取されたデータ（1億3700万点）をWindPerfectで直接インポート（取込み）

•

  図３．点群データインポート状況　－色は高さ－



　

　（２）WindPerfrect上で点群データを、解析モデルが作りやすいよう角度調整



•

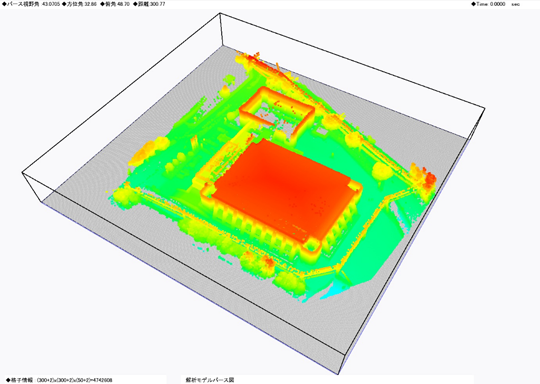

  図４．角度調整された点群データ外観　－色は高さ－



　（３）点群データの解析対象外の部位をトリミング



•

  図５．解析対象の点群データ　　－色は高さ－



　

　（４）解析モデルを自動作成



•

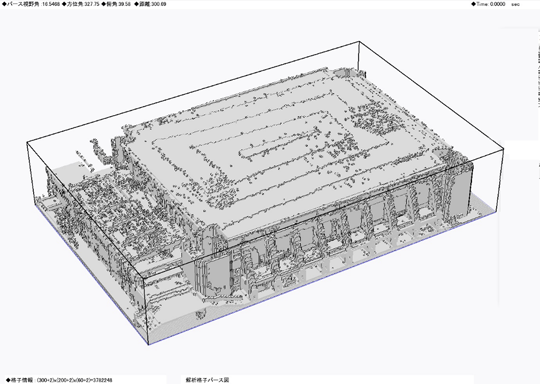

  図６．　体育館3次元解析モデル外観

•

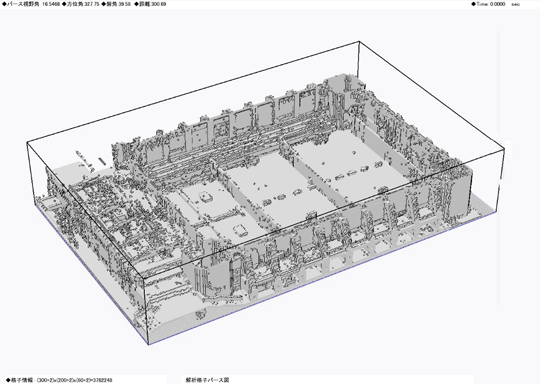

  図７．　天井を外して内部を俯瞰　必要な構造はスキャンされている



　（５）空調換気の給排気や熱条件の設定



•

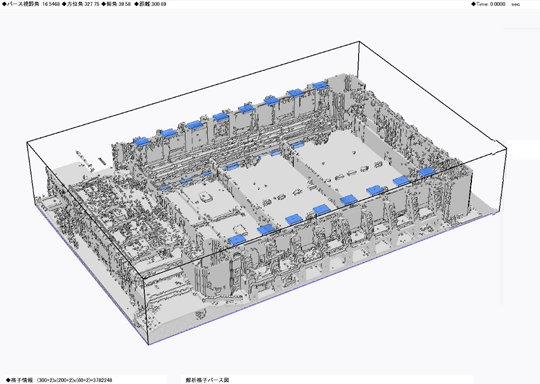

  図８．給排気を含む空調換気条件の設定

•

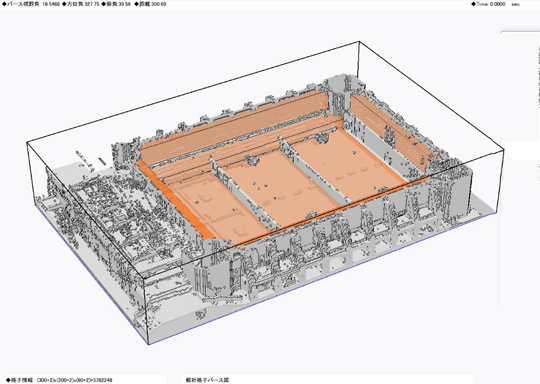

  図９．人体負荷・熱貫流などの熱条件設定



　（６）解析の実行　３８０万グリッド　約3時間で計算



•

  図１０．　WindPerfectでのシミュレーション開始画面



４．シミュレーション結果

　WindPerfectの結果ファイルから様々な可視化が可能

•

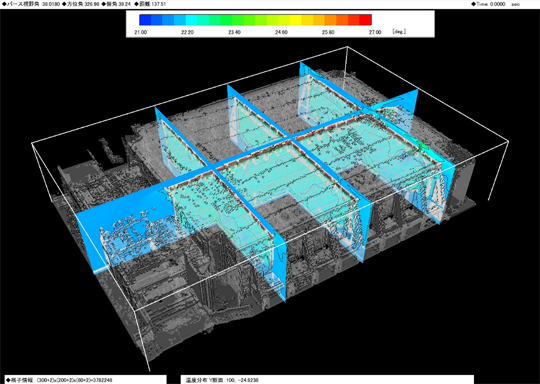

  図１１．　断面温度分布

•

  図１２．　粒子軌跡　－色は温度－
