WindPerfectインターフェイス
1.分かりやすいメニュー構成
  • <初期画面:これからどんな作業をするか選択>

  • <データ入力:カテゴリ選択 どんな種類の解析を行うか決める>

  •

    <パーツ登録画面>

  •

    <物性値ライブラリ画面>

  •

    <形状/条件設定>

  • <データ入力モード>

  • <結果可視化モード>



2.マウスによる使いやすいインターフェイス

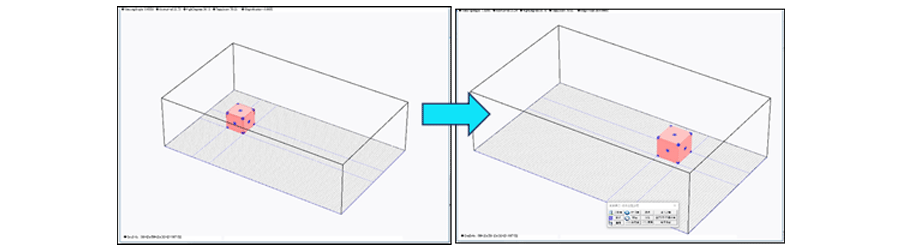

  • <オブジェクトの移動>

    マウスでプリミティブをつかんで移動操作。数値で正確に設定も可能。

  •

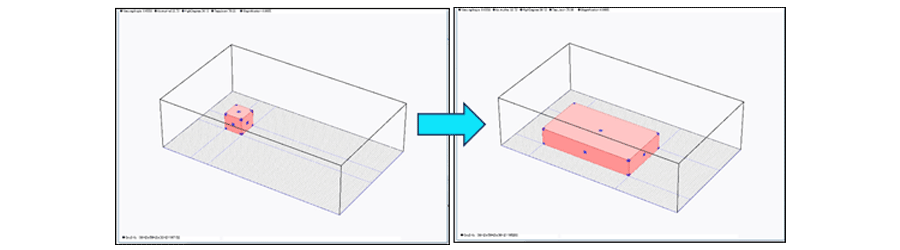

    <オブジェクトの変形>

    マウスでプリミティブのハンドルをつかんで変形操作。数値で正確に設定も可能。

  •

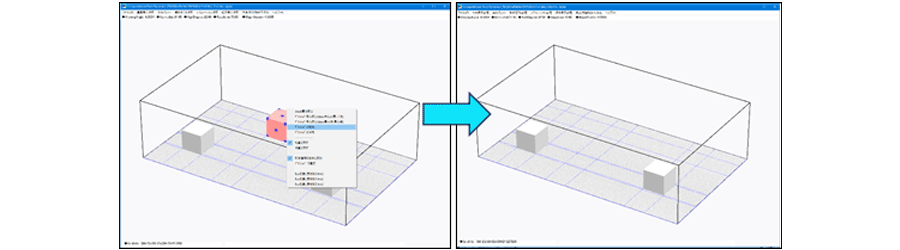

    <オブジェクトの削除>

    プリミティブを選択し右クリックして、ポップアップメニューから「削除」を選択。

  •

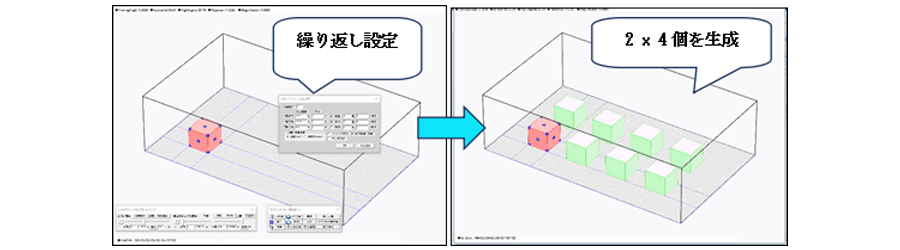

    <オブジェクトのリピート>

    プリミティブを選択して属性ダイアログを展開。リピート属性情報を設定。

  •

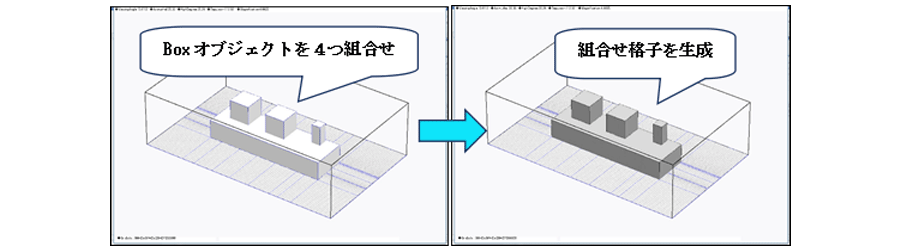

    <オブジェクトの組み合わせ>

    Boxを4つ置き寸法と位置を設定して組合わせる。  左:形状 右:格子

  •

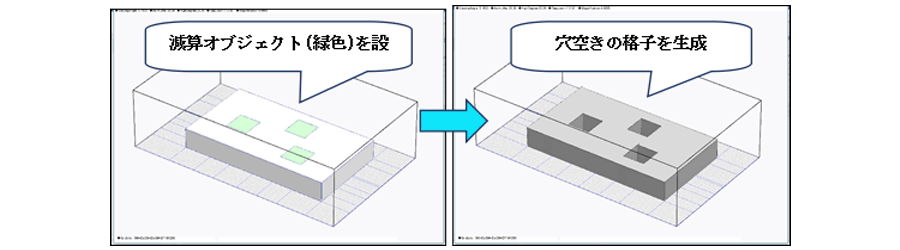

    <オブジェクトの穴空け>

    大きいBoxを用意し、小さなBoxを作って減算設定する。  左:形状 右:格子

  •

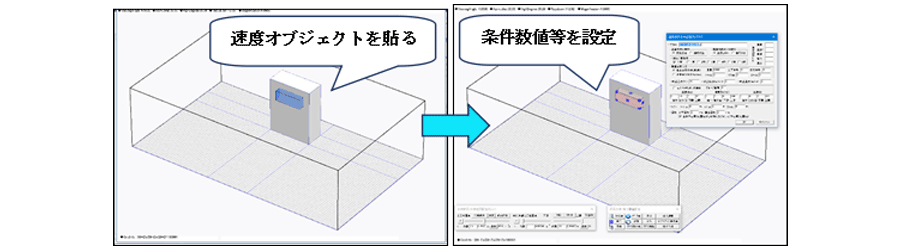

    <境界条件の設定:速度境界条件>

    用意した任意の形状に速度境界条件プリミティブを貼り、属性ダイアログから条件入力。

  •

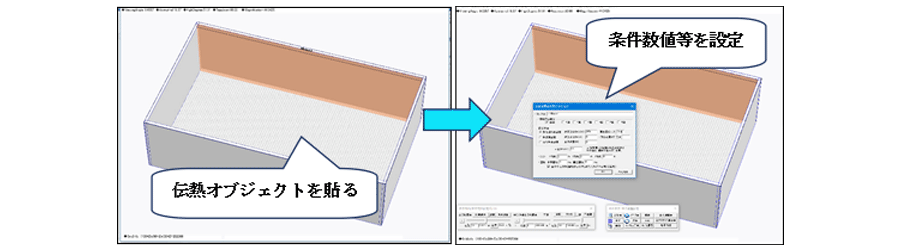

    <境界条件設定:伝熱境界条件>

    室内を模した壁体に伝熱境界条件プリミティブを貼り、属性ダイアログから条件入力。

  •

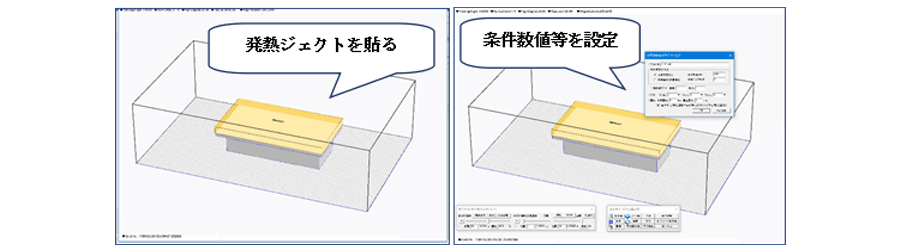

    <境界条件設定:発熱境界条件>

    空間に置いたオブジェクトに発熱条件プリミティブを貼り、属性ダイアログから条件入力。

  •

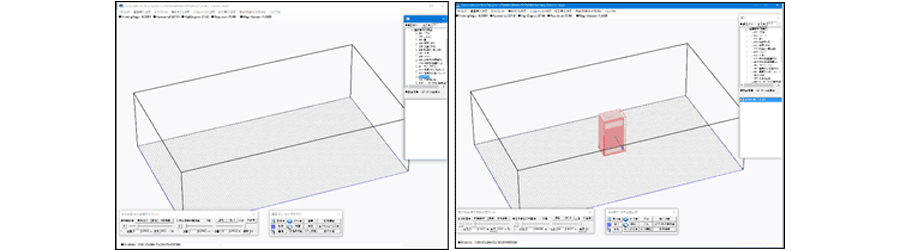

    <パーツの利用:パーツを所定の場所に置く>

    パーツをダイアログから選択した後、空間内の所定の場所をダブルクリック。

  •

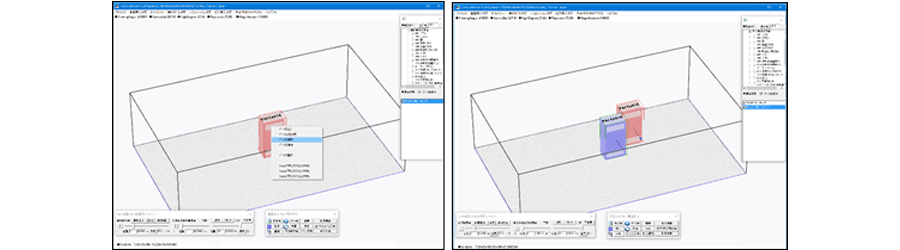

    <パーツの利用:パーツの複製>

    パーツを選択し右クリックしてポップアップメニューから「複製」を指定。

  •

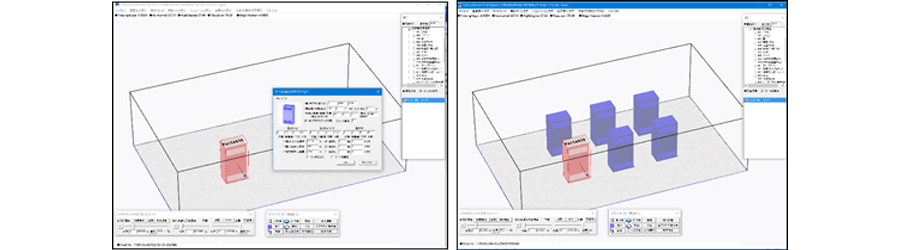

    <パーツの利用:パーツのリピート>

    パーツを選択して属性ダイアログを展開。リピート属性情報を設定。



3.風環境解析チュートリアル



4.空調解析チュートリアル
