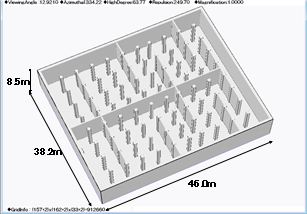

【解析結果】
本解析により、以下の知見が得られた。

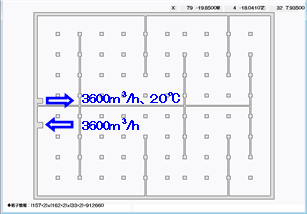

・流入口から吹出した水が配水池内を通り抜け、流出口に向かう様子がみられる。（図3，4，23参照）
・配水地内の水温は、流入口高さ（FL+0.6ｍ）付近では、流入する水温２０℃程度になる。（図8，9参照）しかし、鉛直方向上方に向かうほど、水温は高く、最大で２１．５℃程度となる。（図10～12参照）
・SVE3の分布から、流入口付近の値は小さく、流出口に向かうほど値が大きくなっていく様子がみられる。（図13、14参照）しかし、流入口付近にもかかわらず、局所的にSVE3の値が大きくなる箇所がみられ、当該箇所は水の滞留しやすい箇所と判断できる。（図14赤枠内参照）また、鉛直方向上に向かうほど、SVE3の値が大きくなる様子がみられ、流入する水の影響が小さい箇所と判断できる。（図15～17参照）
・SVE6の分布から、流入口付近の値は大きく、流出口に向かうほど値が小さくなっていく様子がみられる。（図18、19参照）しかし、流出口から最も距離の遠い流入口よりも局所的にSVE6の値が大きくなる箇所がみられ、当該箇所は水の滞留しやすい箇所と判断できる。（図19赤枠内参照）また、鉛直方向上に向かうほど、SVE6の値が大きくなる様子がみられ、水の流出しづらい箇所と判断できる。（図21、22参照）

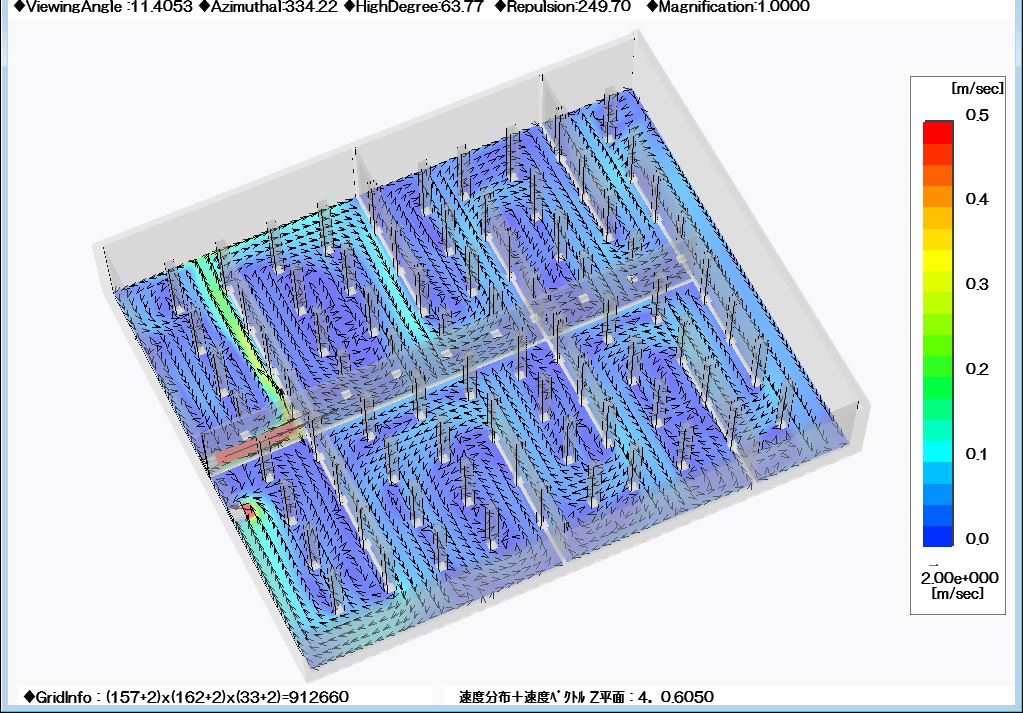

図3　速度分布+速度ベクトル断面パース図FL+0.60ｍ

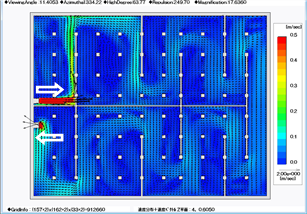

図4　速度分布+速度ベクトル断面図FL+0.60ｍ

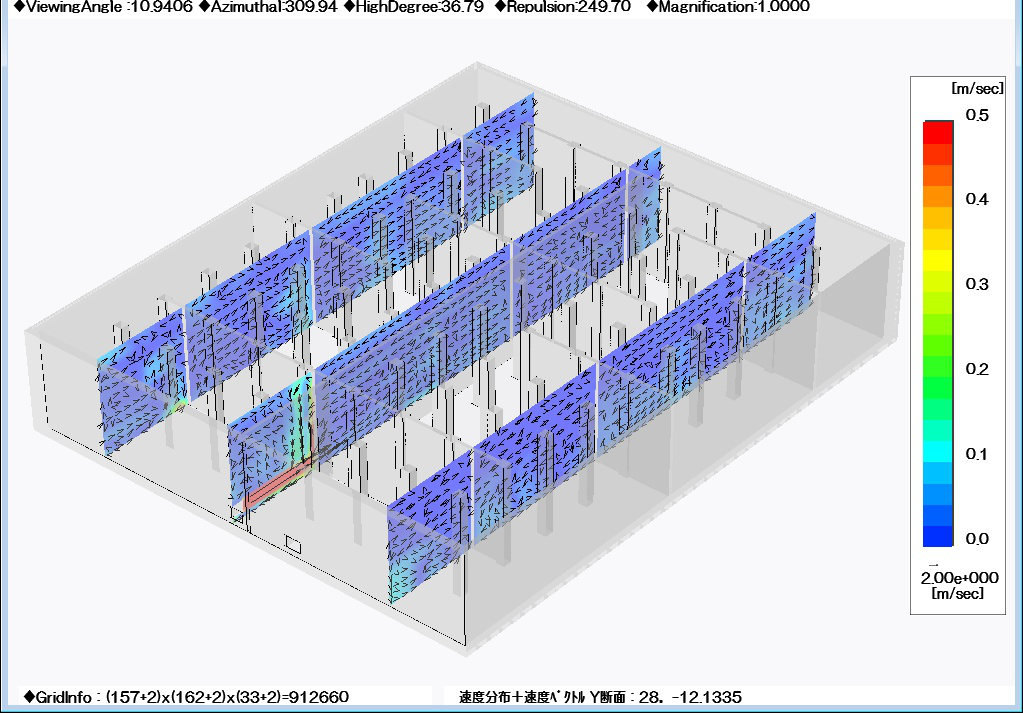

図5　速度分布+速度ベクトル断面パース図



図6　速度分布+速度ベクトル図　流入口部分



図7　速度分布+速度ベクトル図　流出口部分

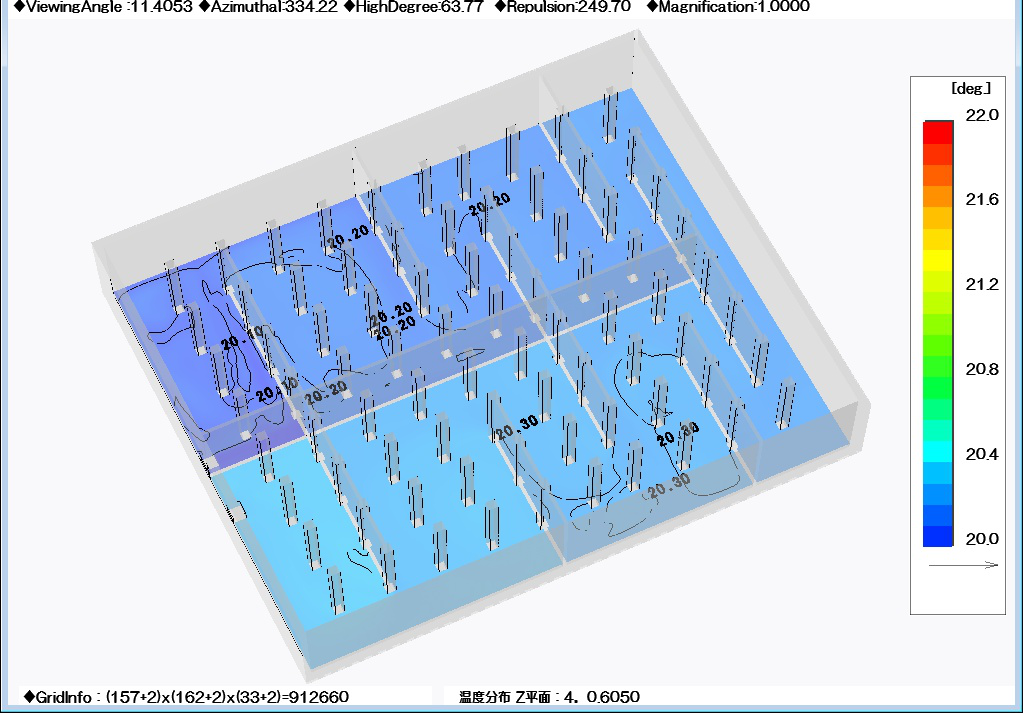

図8　温度分布断面パース図FL+0.60ｍ

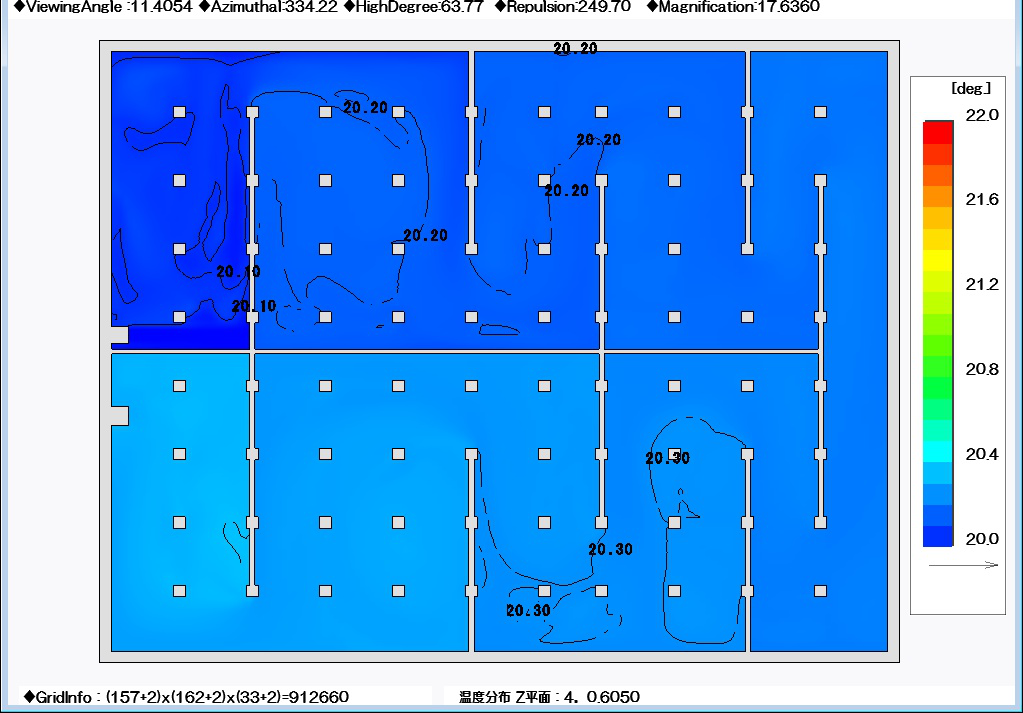

図9　温度分布断面図FL+0.60ｍ

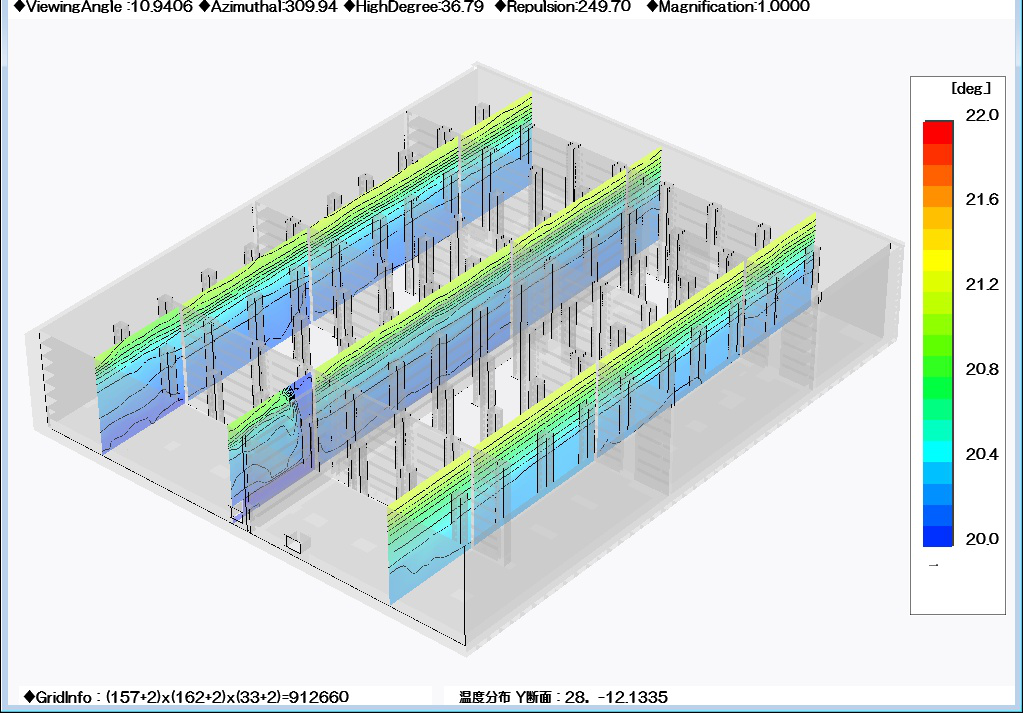

図10　温度分布断面パース図



図11　温度分布断面図　流入口部分　



図12温度分布断面図　流出口部分

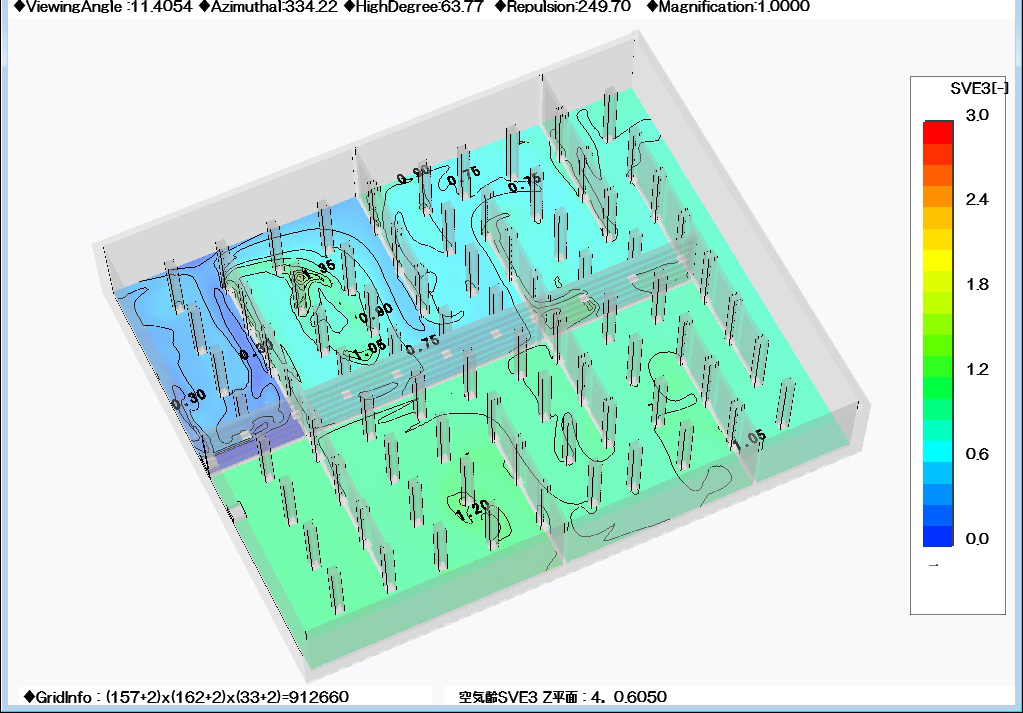

図13　SVE3分布断面パース図FL+0.60ｍ

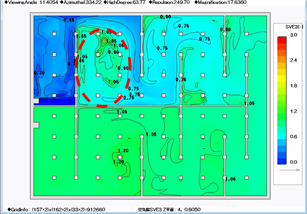

図14　SVE3分布断面図FL+0.60ｍ

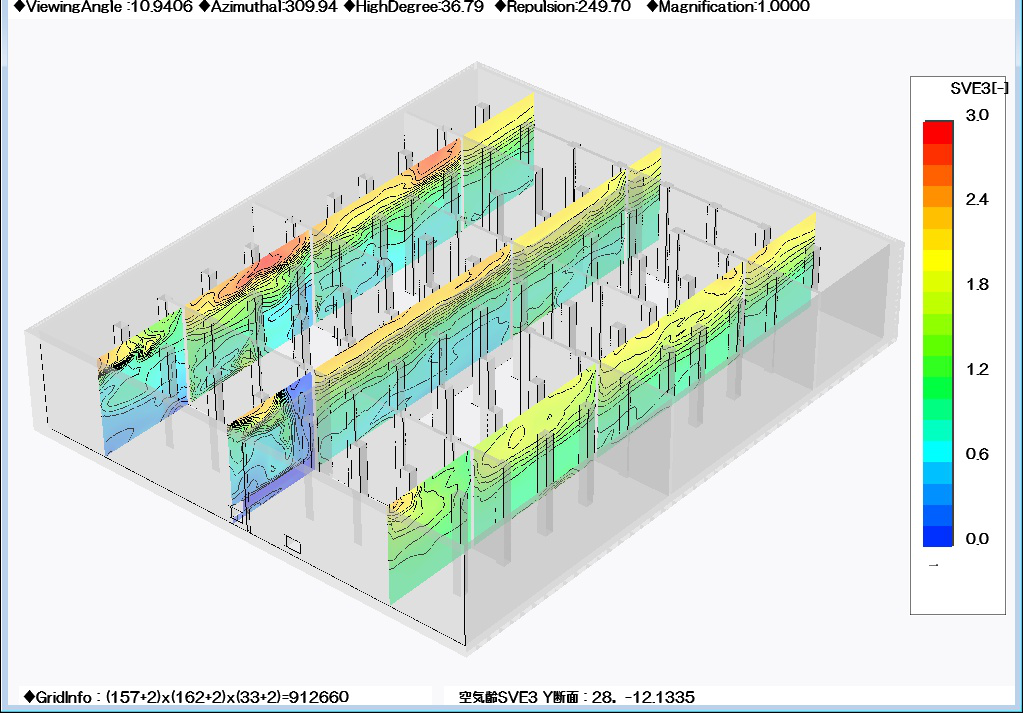

図15　SVE3断面パース図



図16　SVE3分布断面図　流入口部分　



図17　SVE3分布断面図　流出口部分

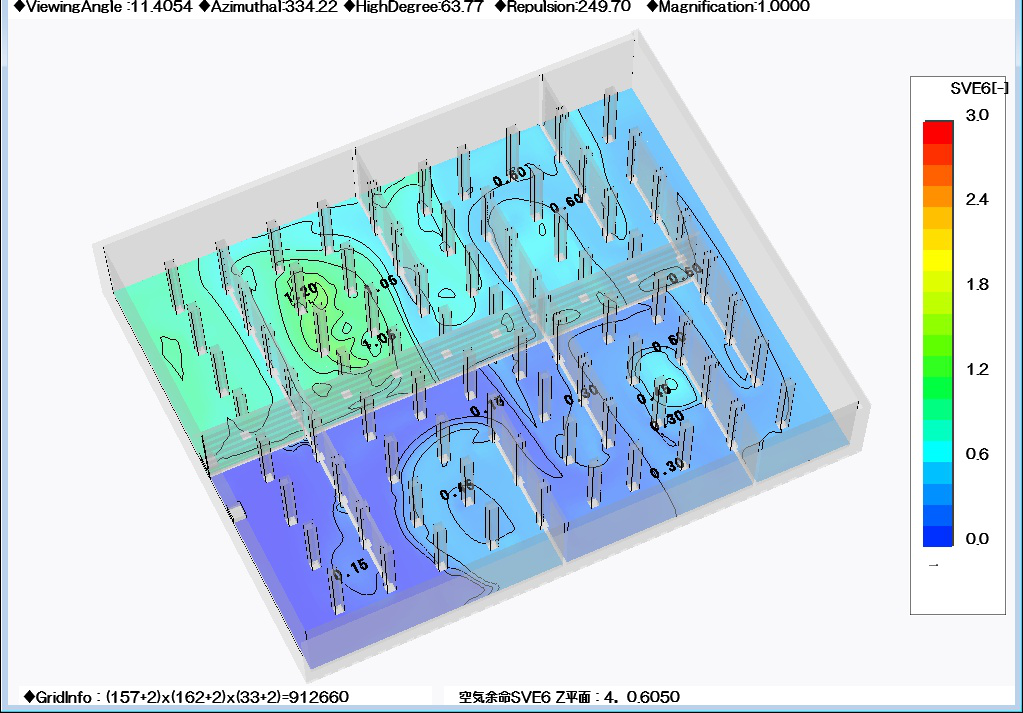

図18　SVE6分布断面パース図FL+0.60ｍ

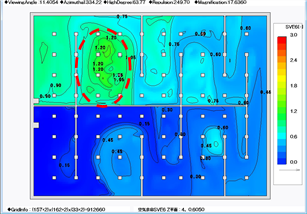

図19　SVE6分布断面図FL+0.60ｍ

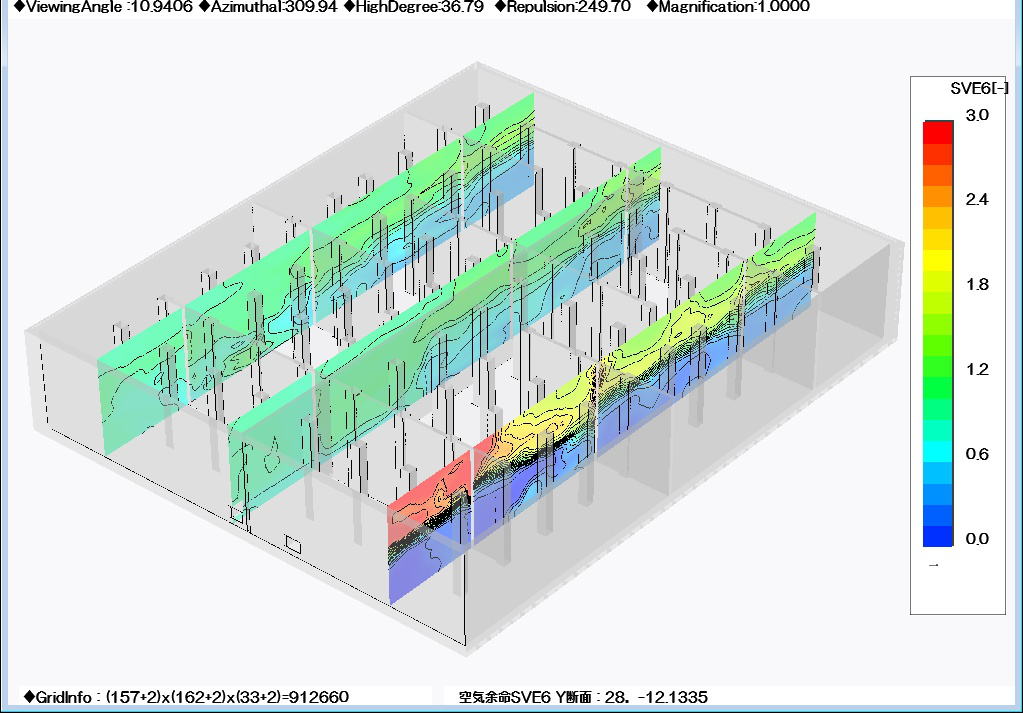

図20　SVE6断面パース図



図21　SVE6分布断面図　流入口部分



図22　SVE6分布断面図　流出口部分

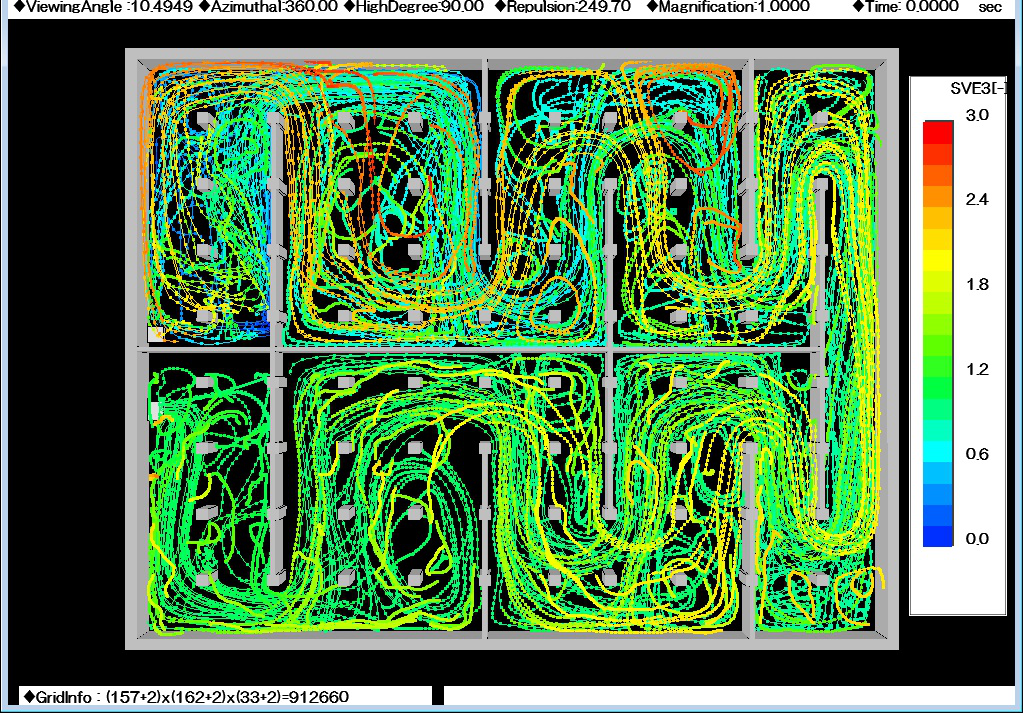

図23　流跡線断面パース図



　以上から、本事例のように、配水池内の流動状況を検討する場合において、WindPerfectを利用することで、配水池内の流動状況や滞留箇所を把握することに有効であることが確認できた。
また、流入流量や隔壁の変更などがある場合にもそれらの変更を反映した解析も容易にに対応することが可能であり、基本設計時や改修時に有効あるものと考えられる。
