外部気流：降雨（雨じまい）解析2

解析の詳細



    【解析結果】
    本解析により、以下の知見が得られた。
    風向NNE
    ・ビルAとビルB、Cの谷間風と、ビルDからの逆流が連絡通路に吹き込む様子がみられる（図3～6参照）。
    ・上記ビル風により、雨が一部吹き込む様子がみられる（図7～9参照）。
    風向NNW
    ・ビルAとビルB、Cの谷間風が連絡通路に吹き込む様子がみられる（図10～13参照）。
    ・上記ビル風により、雨が一部吹き込む様子がみられる（図14～16参照）。

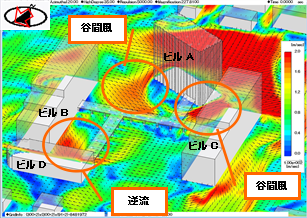

    図3　風向NNE　速度分布パース図1　GL+0.25m

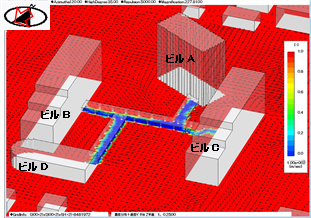

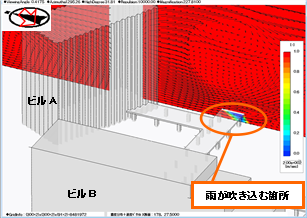

    図4　風向NNE　濃度分布パース図1　GL+0.25m

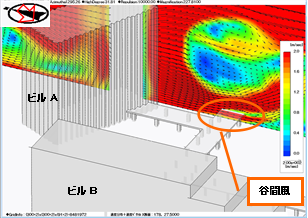

    図5　風向NNE　速度分布パース図2




    図6　風向NNE　風向NE　濃度分布パース図2

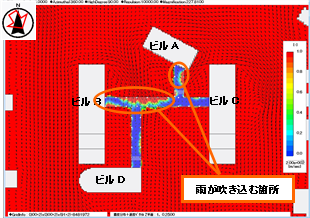

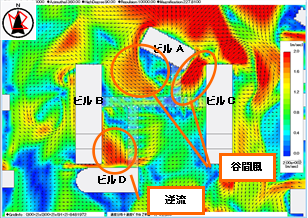

    図7　風向NNE　速度分布パース図3　GL+0.25m




    図8　風向NNE　濃度分布パース図3　GL+0.25m

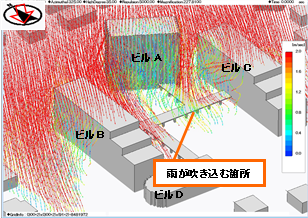

    図9　風向NNE　パーティクル軌跡線パース図　

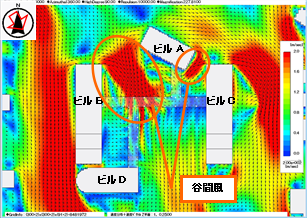

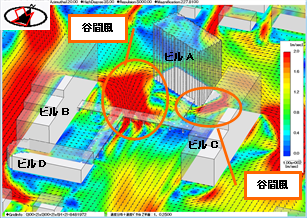

    図10　風向NNW　速度分布パース図1　GL+0.25m

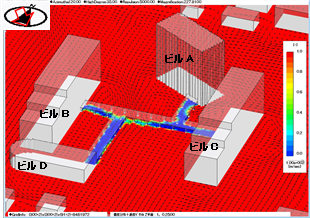

    図11　風向NNW　濃度分布パース図1　GL+0.25m

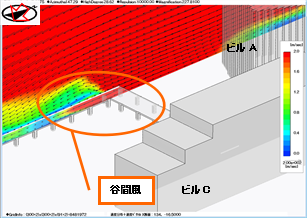

    図12　風向NNW　速度分布パース図2




    図13　風向NNW　風向NE　濃度分布パース図2




    図14　風向NNW　速度分布パース図3　GL+0.25m

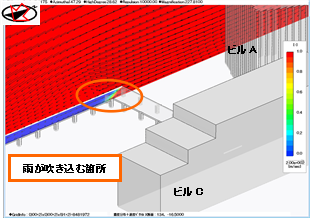

    図15　風向NNW　濃度分布パース図3

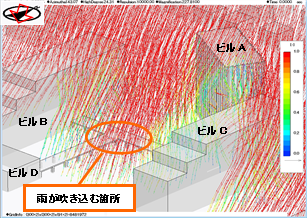

    図16　風向NNW　パーティクル軌跡線パース図



    　以上から、WindPerfect2015を利用することで、周辺建物によって発生したビル風を考慮した降雨解析を行うことができ、屋根付きの連絡通路に雨が吹き込む可能性のある範囲について把握することができた。これらの結果によって、屋根の形状や通路の配置変更や、雨の吹き込みを防ぐ垂れ壁の設置など、対策案を検討する指標として有効である。
    　また、WindPerfect2015では終端速度（降雨解析では沈降速度にあたる）を変更することで、想定する雨の粒径にあわせた降雨解析を行うことが可能である。上記に加え、外部風の風速、風向を変更することで、様々な状況を想定した解析に対応することが可能である。

・解析の目的
　高層建物が建つ場所では、はく離流や吹き降ろし等のビル風が発生して複雑な風環境となる。その複雑な風環境により、雨よけのために設けた屋根があっても想定外の吹き込みが起こる可能性がある。
　本解析事例では、WindPerfect2015を用いて降雨解析を行い、周辺の建物や高層建物のビル風が及ぼす気流の乱れを考慮し、連絡通路に雨が吹き込む可能性のある範囲を把握することを目的とする。
・解析の内容
【解析モデル・解析条件】
解析モデル・条件は以下の通りである。
（解析空間の大きさ・総格子数）800m×800m×200m、302，302，93分割　（図１参照）
解析空間に計画建物を含む約360m×360mの範囲に街区を再現した。計画建物は４棟あり（ビルA、ビルB、ビルC、ビルD）、建物高さはそれぞれビルA：40m、ビルB：30m、ビルC：30m、ビルD：10mである。各棟を結ぶ屋根付きの連絡通路が設置されている。通路の大きさは幅8m×高さ3mである。
（解析条件）　（図２参照）
・風向：NNE、NNW
・風速：2.96ｍ/sec（気象台高さ35.3ｍ）
・地表面粗度区分Ⅱ（べき乗値0.15、一定風速高さ5ｍ）
・雨滴の大きさは直径0.5mmを想定
（WindPerfect2015で終端速度を入力することで降雨の考慮が可能）

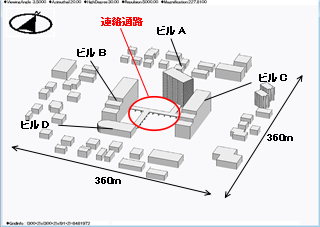

  • 図1 解析モデル　街区全体表示

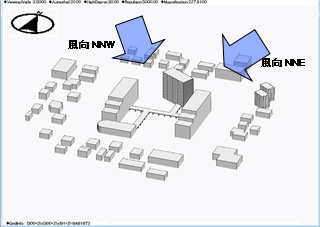

  • 図2 風向
