通風:Stacking Green(狭幅の戸建て住宅) 通風解析

解析の概要

hn01_Velocity_Y-Xsection

hn01 断面速度分布+ベクトル表示

hn02_VelocityXsection1

hn02 断面速度分布+ベクトル表示

【Stacking Green(狭幅の戸建て住宅) 通風解析】

 2つ目の事例はギア氏がホーチミン市内に建てた住宅の例です。 非常に幅の狭い敷地内での住宅の通風性能を確保するために、WindPerfectで提案段階での通風シミュレーションを実施しました。



【上記画像の説明】

 最初の設計案(hn01案)では1階と最上階の通風が良くないと判断されました。そこで扉開口などの位置を変更(hn02案)したところ、1階最上階ともに良い通風状態が確保できたことがシミュレーション結果から分かります。

解析の詳細

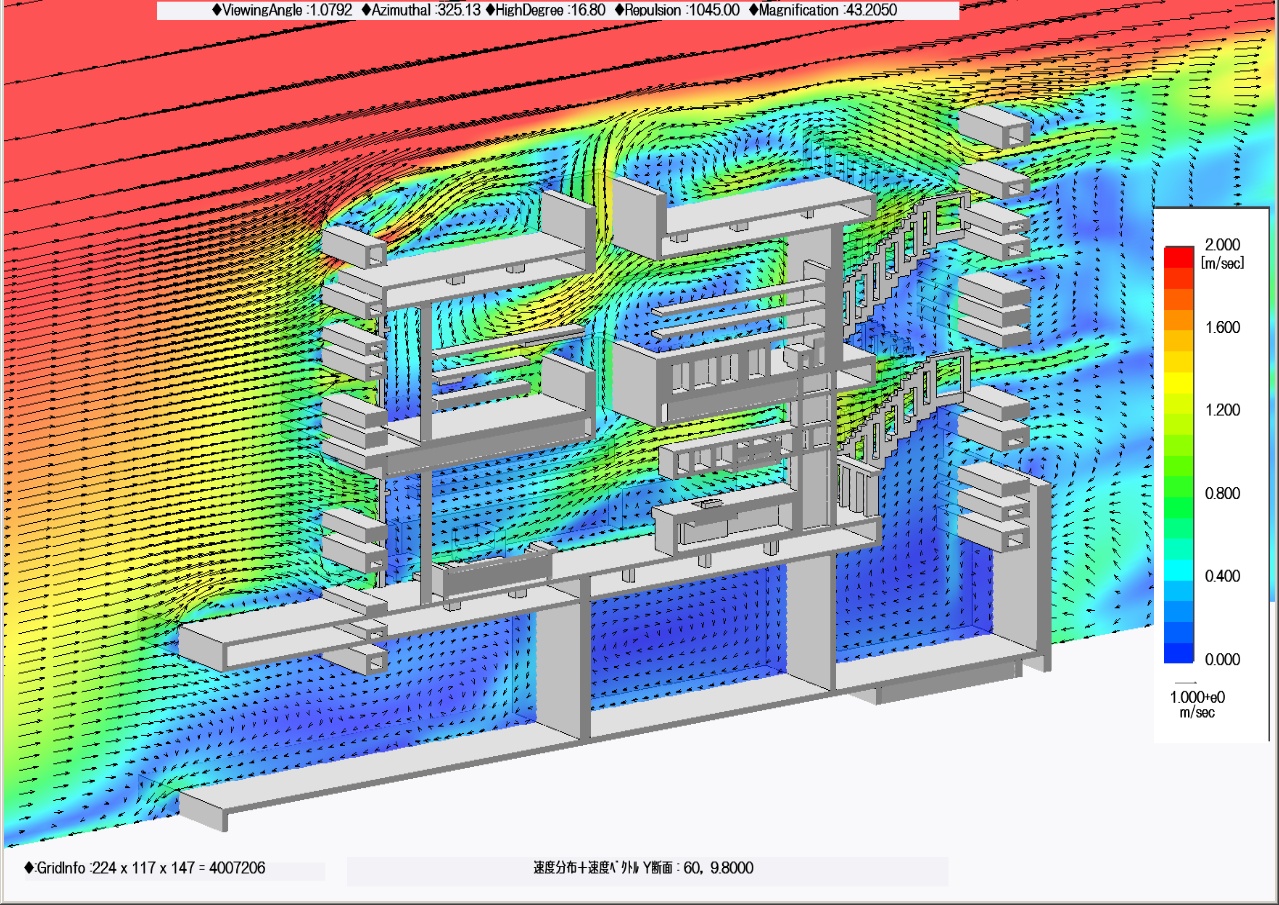

    hn01 断面速度分布+ベクトル表示

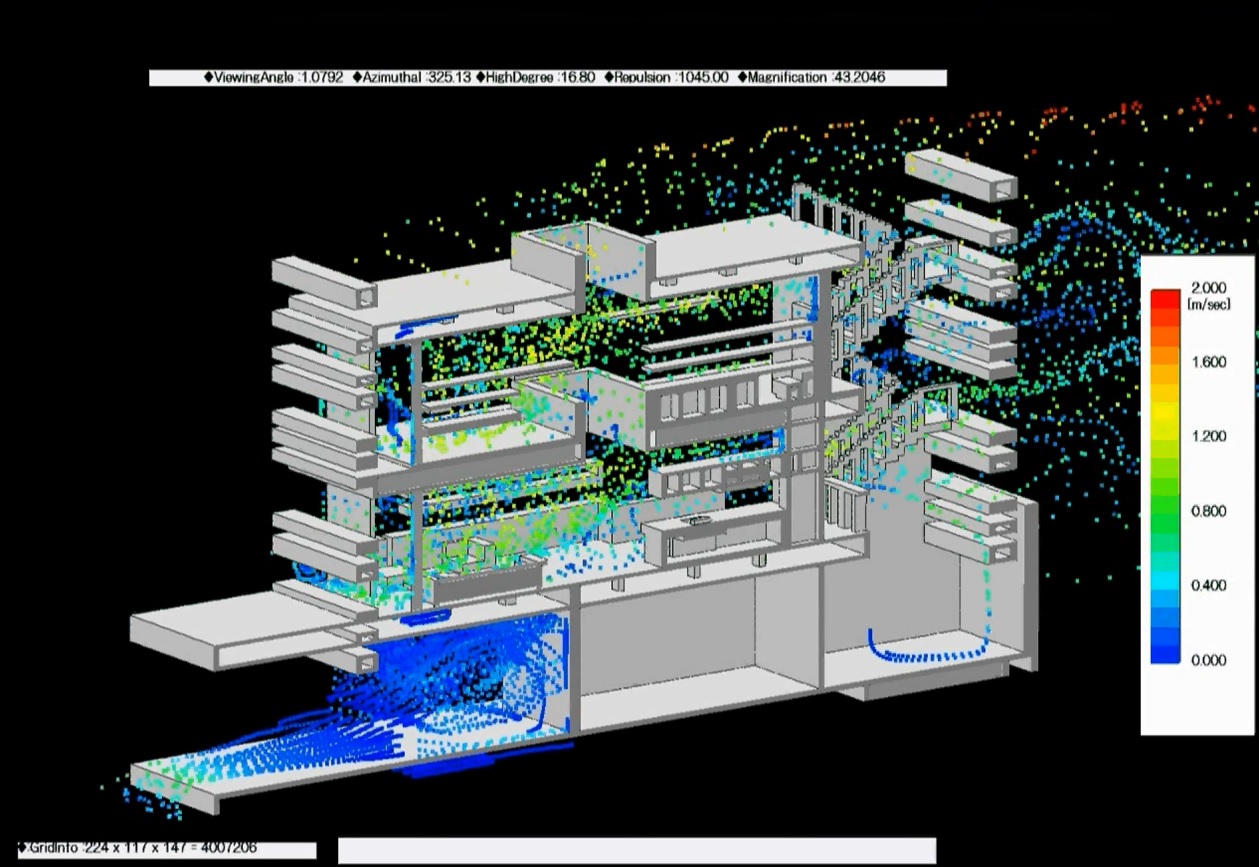

    hn01 パーティクル表示(速度)

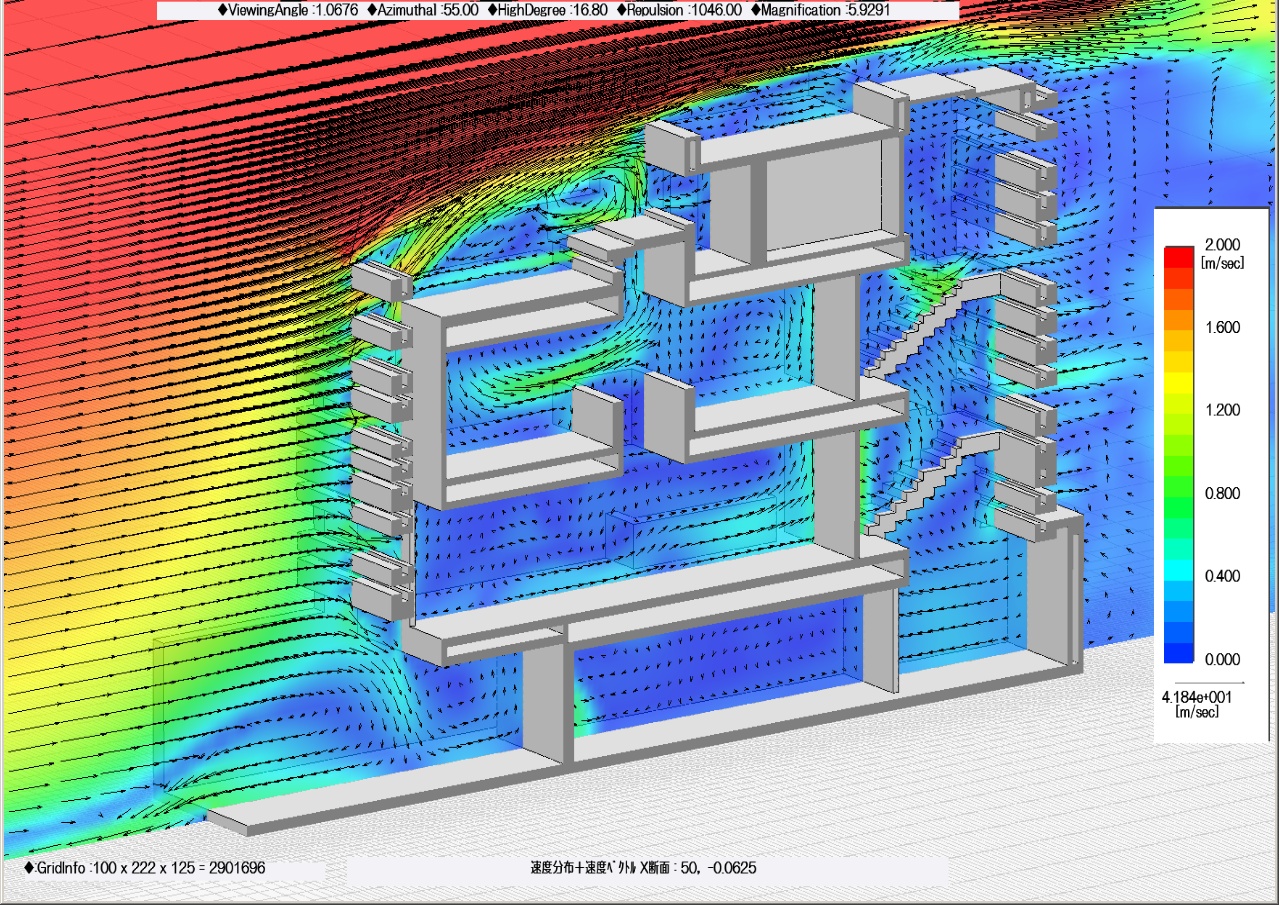

    hn02 断面速度分布+ベクトル表示

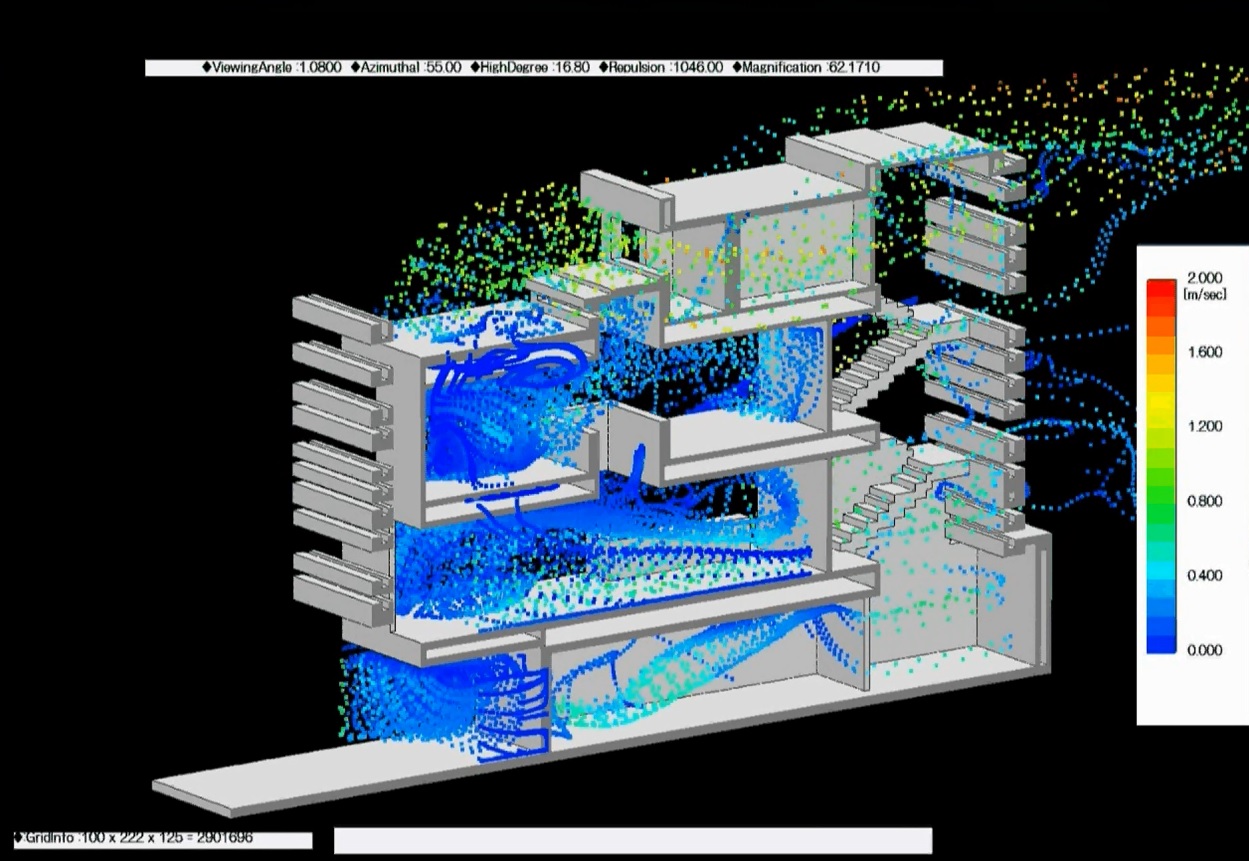

    hn02 パーティクル表示(速度)

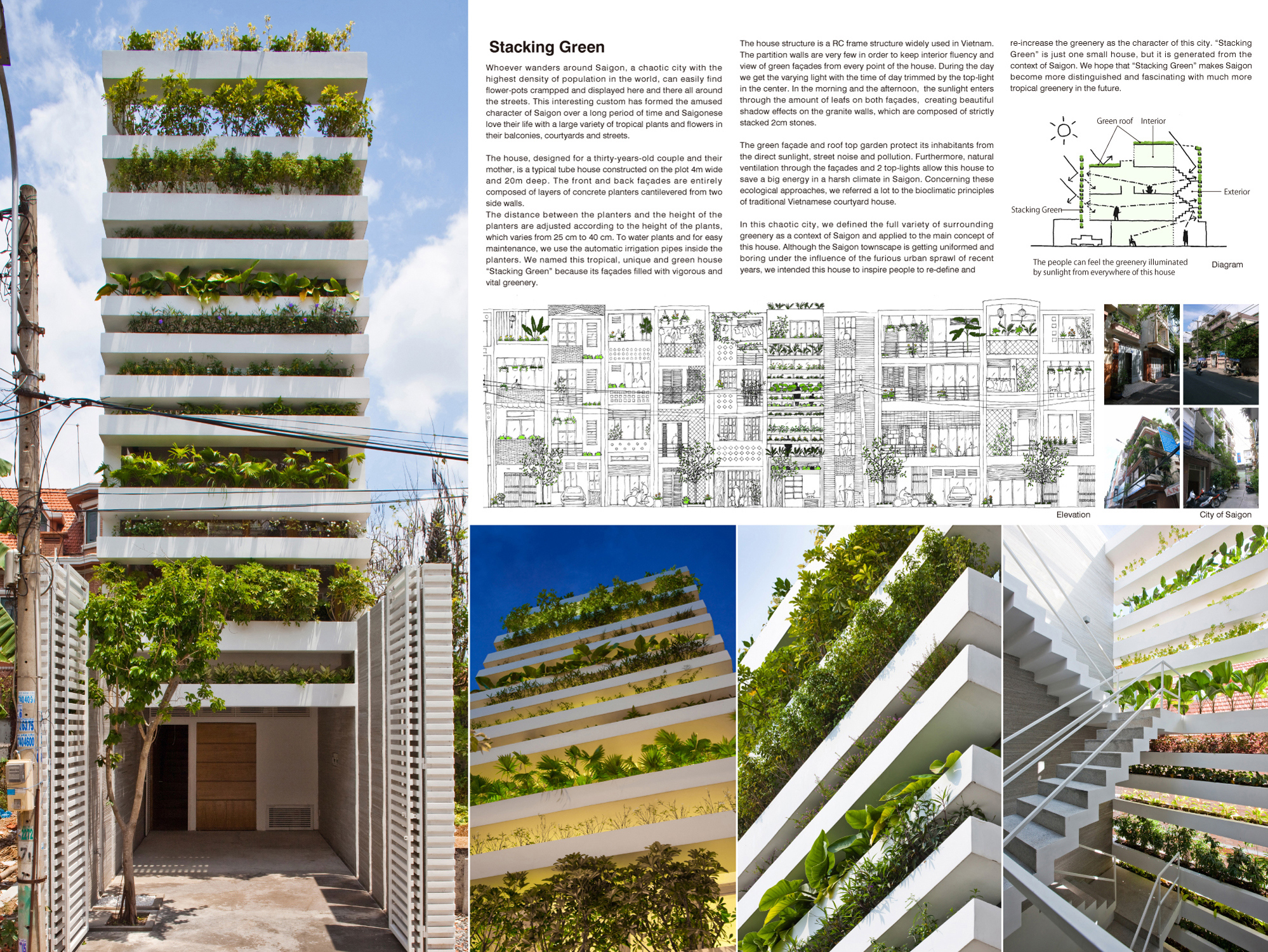

    StackingGreen 1
    >> 画像をクリックして拡大図をご覧ください。

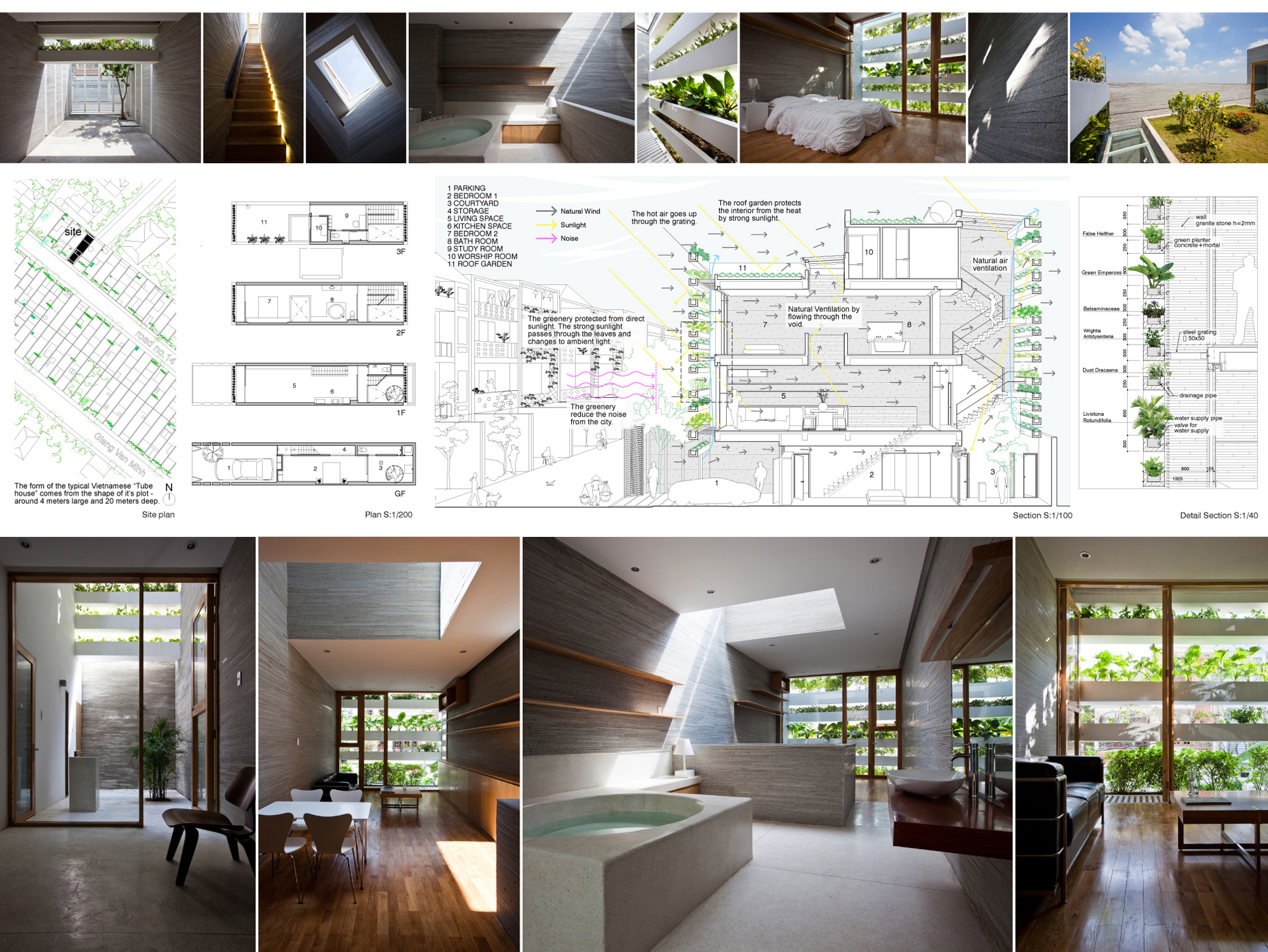

    StackingGreen 2
    >> 画像をクリックして拡大図をご覧ください。

・解析の目的
 非常に幅の狭い敷地内での住宅の通風性能を確保するために、WindPerfectで提 案段階での通風シミュレーションを実施しました。
・解析の内容
 最初の設計案(hn01案)では1階と最上階の通風が良くないと判断されました。そこで扉開口などの位置を変更(hn02案)したところ、1階・最上階ともに良い通風状態が確保で きたことがシミュレーション結果から分かります。 設計条件が厳しくとも、工夫次第で施主の求める環境に近付けられると言う事例ですが、当然のことながら設計者側にも柔軟な発想が要求されます。

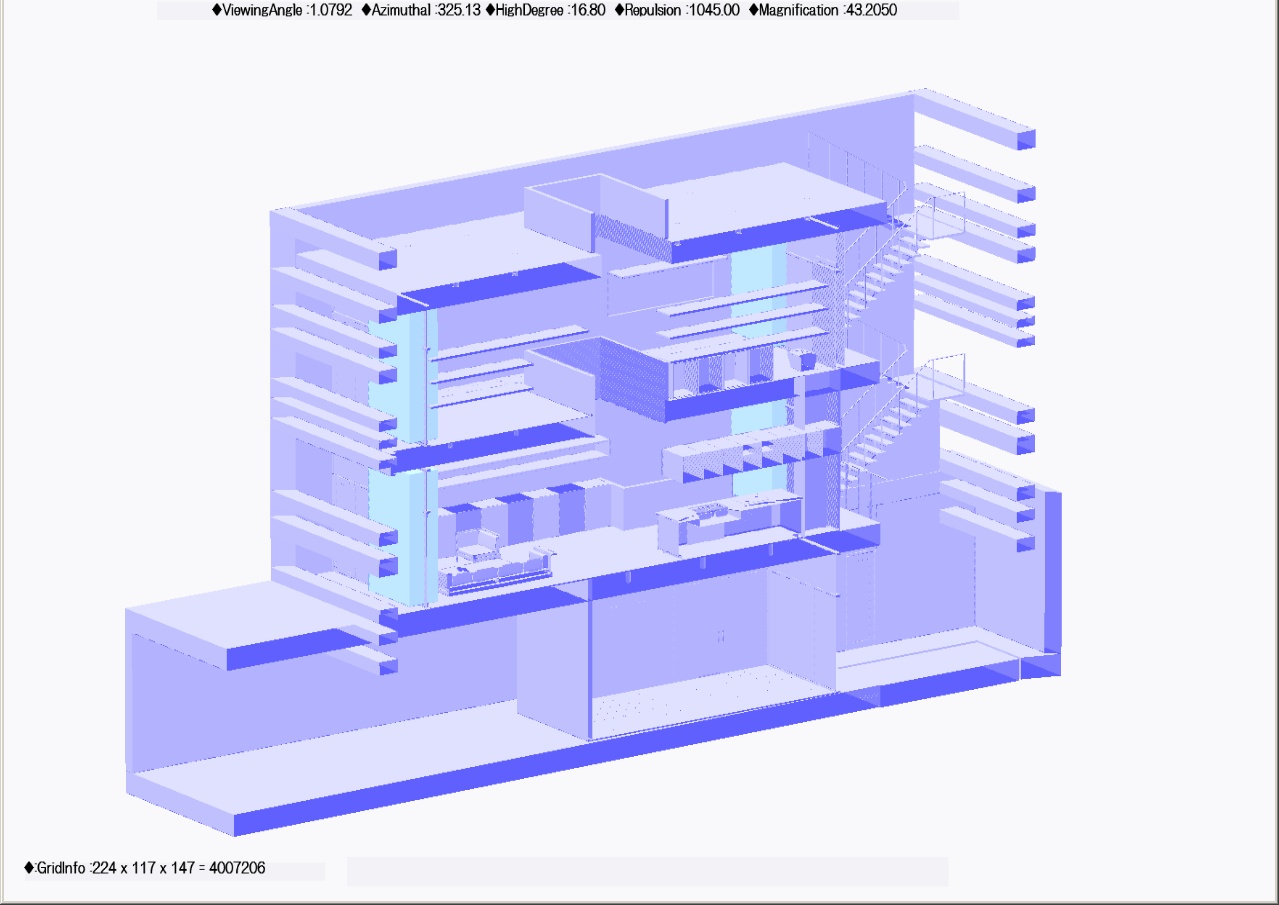

  • hn01 解析モデル図(格子表示)

  •

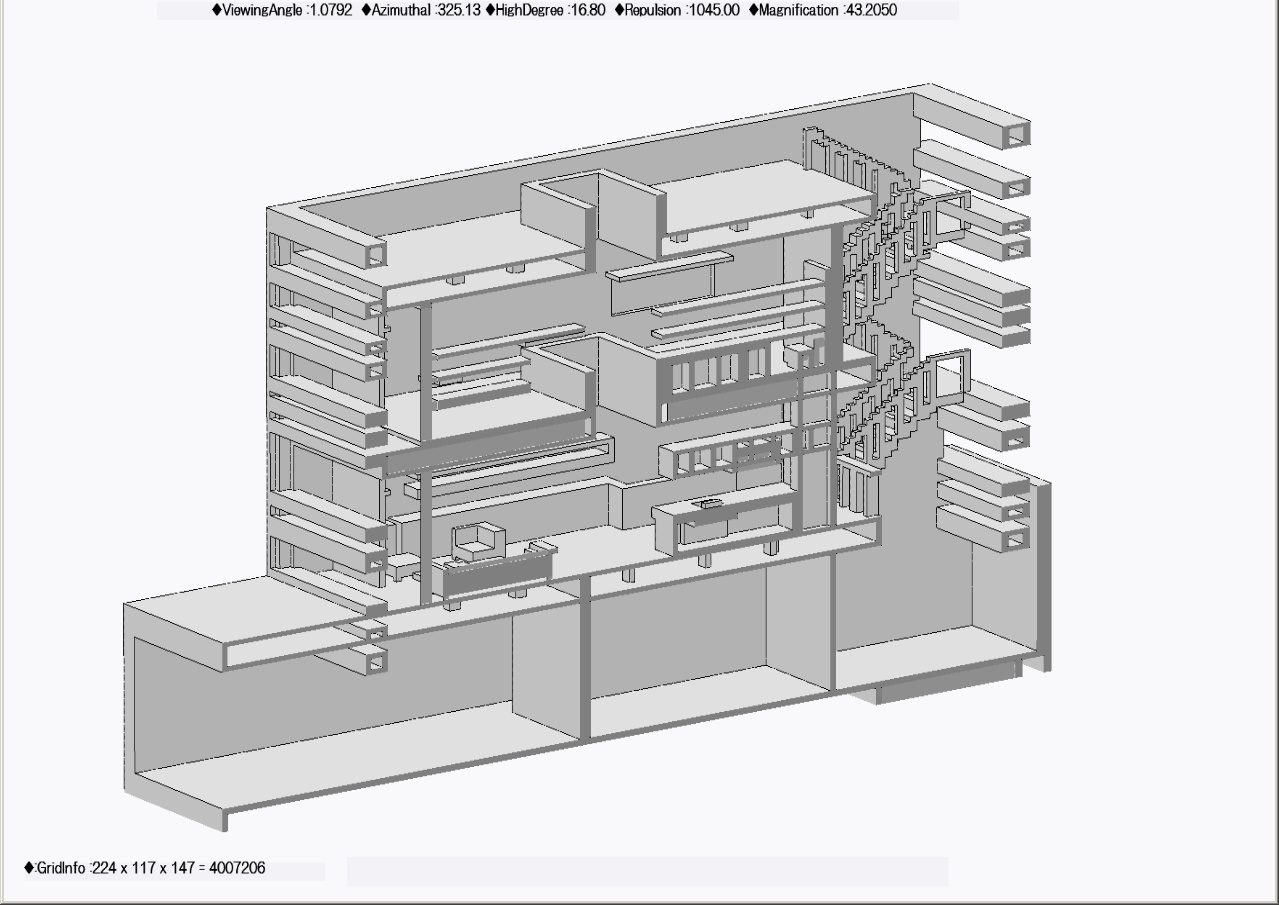

  • hn01 解析モデル図 形状表示
