外部気流:市外区での換気塔排ガスの移流拡散解析

解析の概要

sigaiku_gaibu_1

平面風速分布と高温域3D表示

sigaiku_gaibu_2

煙突からの流跡線と表面風速表示

【市街区での換気塔排ガスの移流拡散解析】

 我々が生活する街区に熱排気をともなう施設がある場合、気象条件によって排気の拡散が居住域に影響する場合があります。



【上記画像の説明】

 換気塔からの排気は風の流れに沿って下流側に移流拡散しますが、周囲の高層建物群による剥離流の影響をもろに受けて、排気は温度を下げつつ蛇行しながら、風下側の建物に接近する様子がよく分かります。

解析の詳細

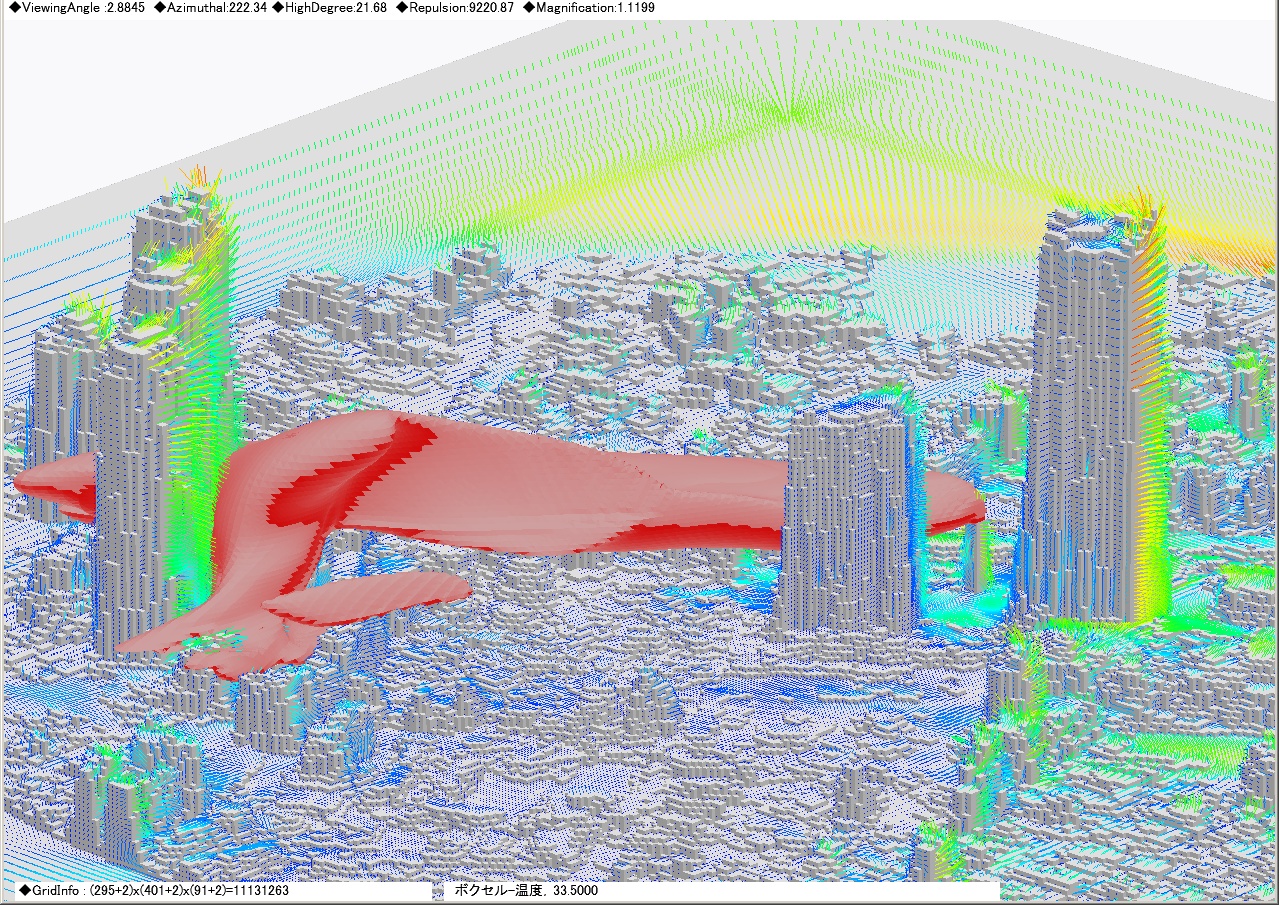

      表面風速ベクトル+排気等値面

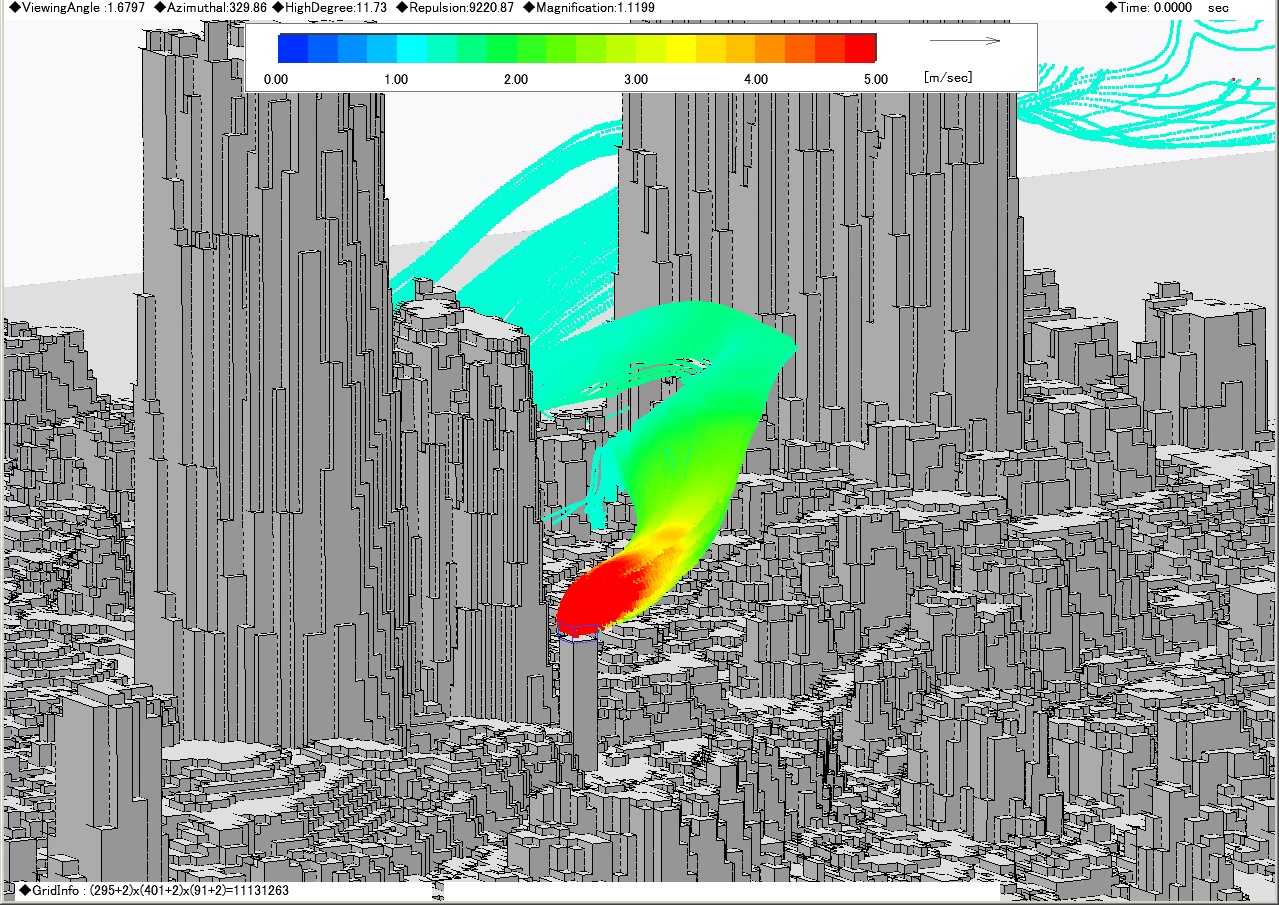

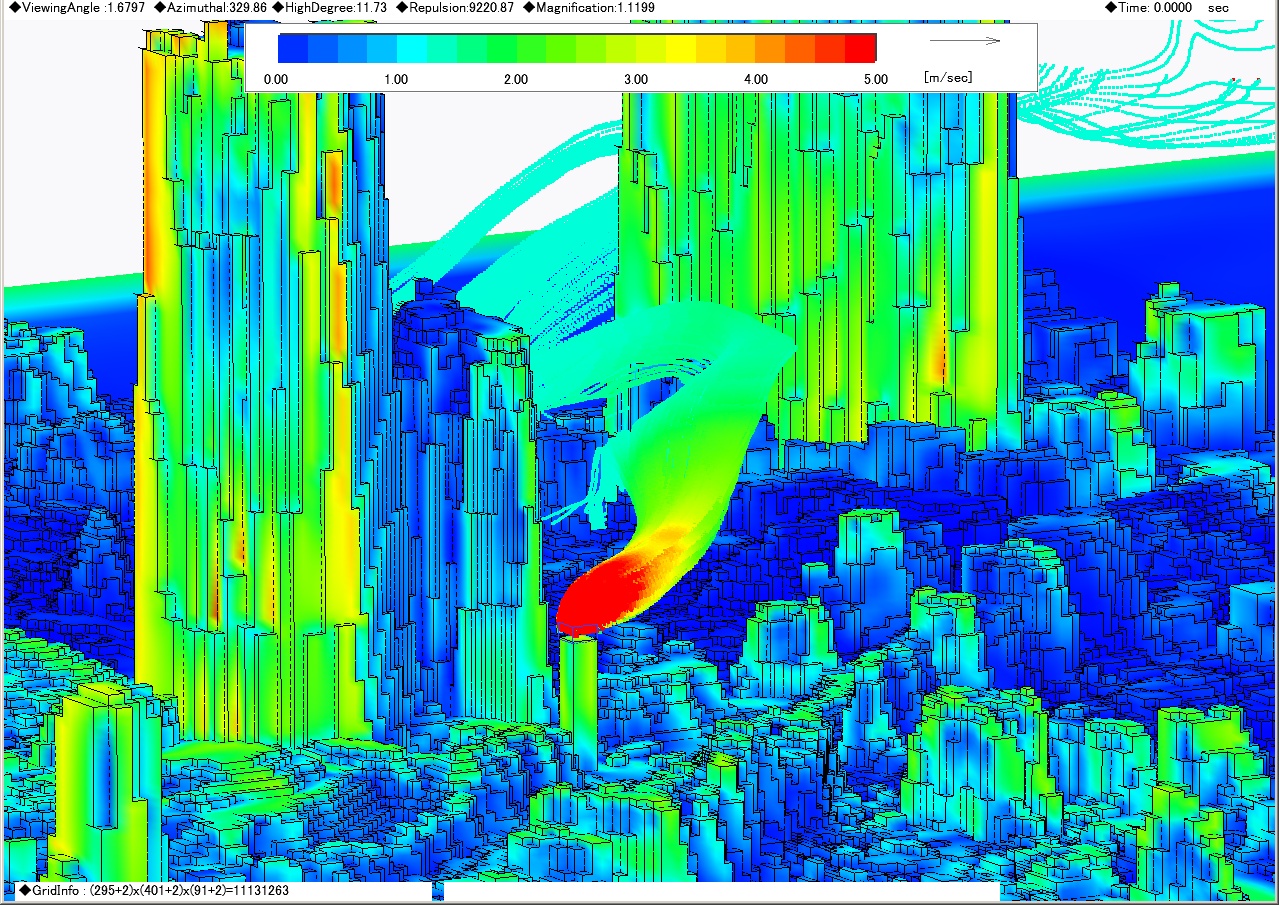

      粒子軌跡+表面風速




      粒子軌跡拡大

・解析の目的
 我々が生活する街区に熱排気をともなう施設がある場合、気象条件によって排気の拡散が居住域に影響する場合があります。事前のアセスメントも含めて熱に暴露されない環境条件の策定に、広域の熱移流拡散シミュレーションは有用な情報を提供できます。
・解析の内容
 本件でも、換気塔からの排気は風の流れに沿って下流側に移流拡散しますが、周囲の高層建物群による剥離流の影響をもろに受けて、排気は温度を下げつつ大きく蛇行しながら、風下側の建物に接近する様子がよく分かります。 風下側の建物周辺では、排気による温度上昇の影響は顕著ではないと考えられますが、臭気に関しては気象状況によっては大きいと感じられるかも知れません。 また、外気温の高い夏季には温度差のさほどない熱排気が渦に巻き込まれ地上付近にまで下降して来る場合があります。
