外部気流:チラーからの熱排気移流解析

解析の概要

tiragun_1

チラー群からの熱排気の流跡線

tiragun_2

チラー群からの高温域表示

【チラーからの熱排気移流解析】

 ここでは200台近いチラー群を屋上や各階に正確に配置して負荷を割り当て、発生頻度の高い気温・外部風条件の下で典型的な稼動条件での各チラーからの熱拡散を再現し、敷地内あるいは近隣への熱移流の拡散状況を予測しました。



【上記画像の説明】

 本解析では、低層階に設置されたチラー排気が敷地や近隣の地上レベルに、さほど高温ではありませんが熱気を拡散する事が分かり、稼動するチラーを限定する対策が取られました。

解析の詳細

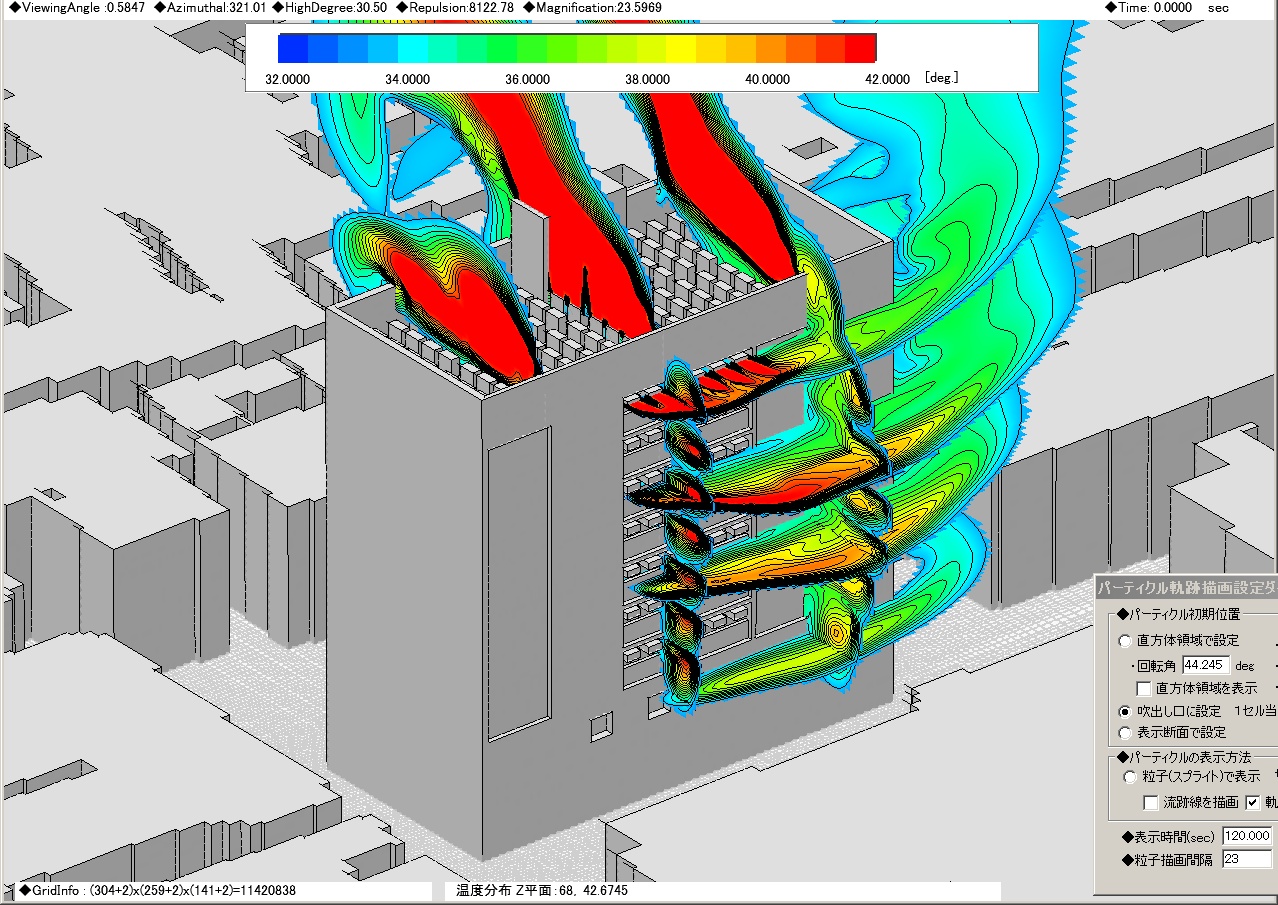

    温度分布複数断面表示図

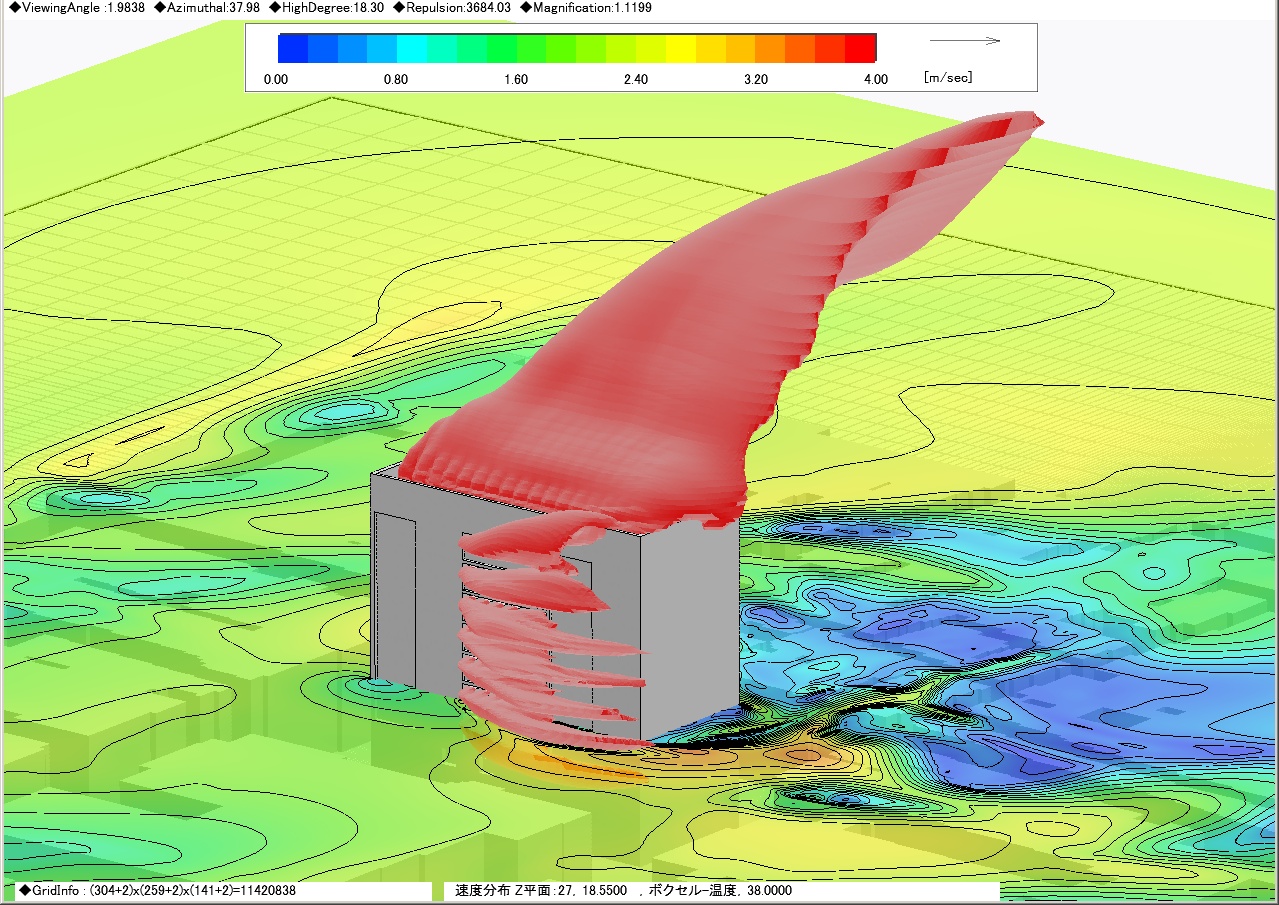

    熱気塊等値面(Voxel)図

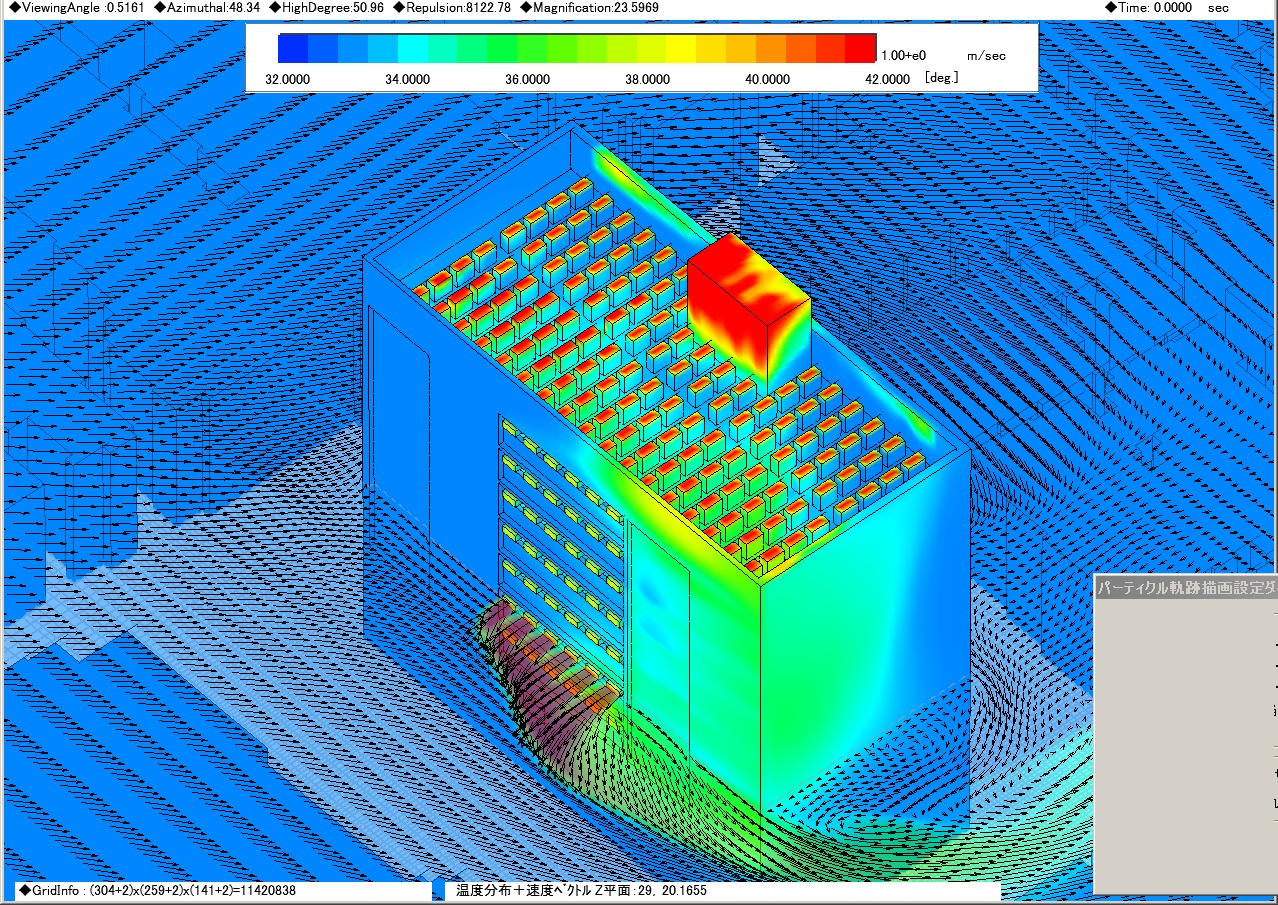

    平面温度分布+表面温度分布

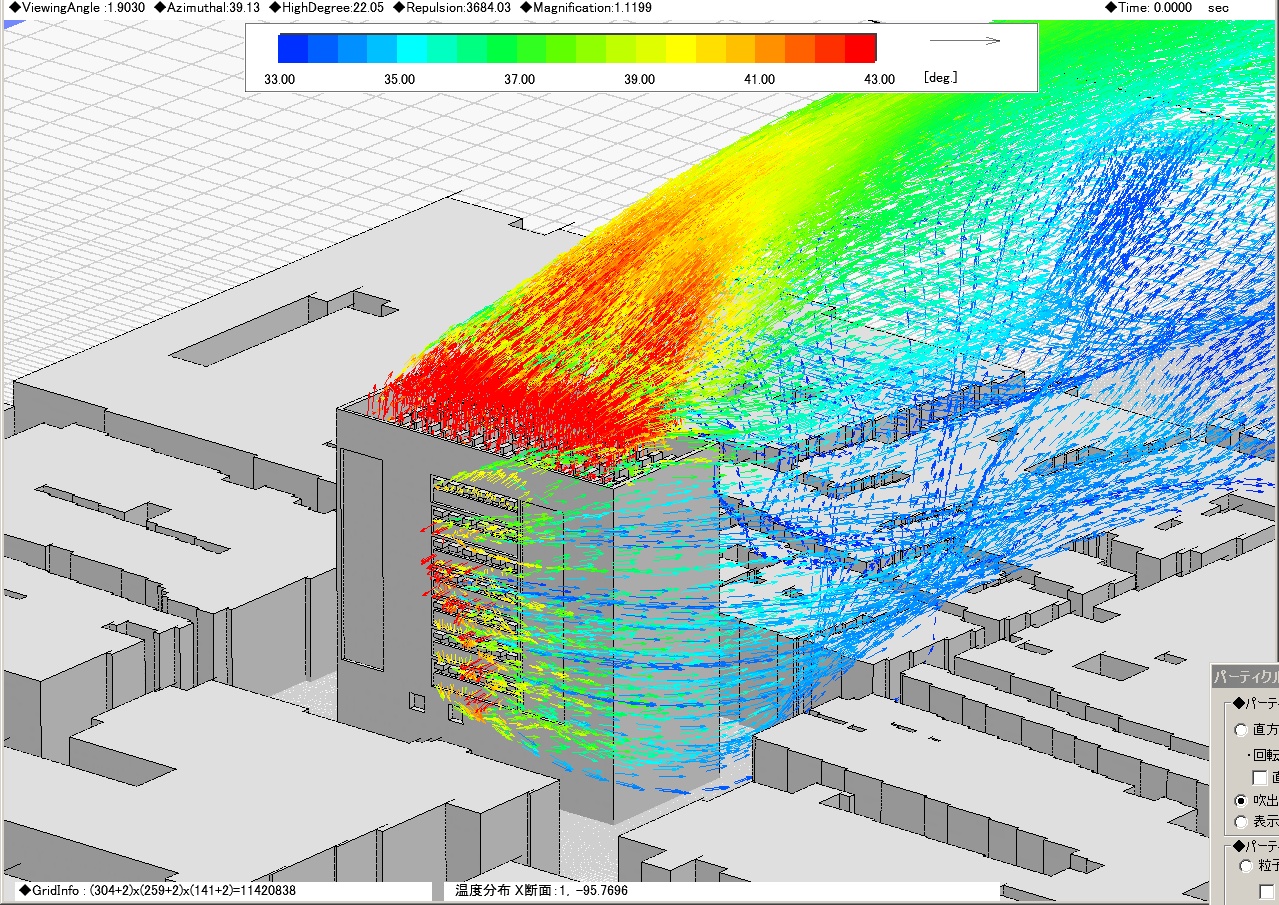

    粒子軌跡(ベクトル)図
・解析の目的
 最近は電力を大量消費するビルが非常に増え、設置されたチラー群の発生する熱排気は周囲環境に大きな影響を与える場合があります。 所定の外気温・風速などの気象条件による敷地内外の熱排気拡散状況変化を把握し、適切な対策を取る事が必要な場合、シミュレーションによる評価が重要となります。
・解析の内容
 ここでは200台近いチラー群を屋上や各階に正確に配置して負荷を割り当て、発生頻度の高い気温・外部風条件の下で典型的な稼働条件での各チラーからの熱拡散を再現し、敷地内あるいは近隣への熱移流の拡散状況を予測しました。 本解析では、低層階に設置されたチラー排気が敷地や近隣の地上レベルに、さほど高温ではありませんが熱気を拡散する事が分かり、稼働するチラーを限定する対策がとられました。
