解析の詳細

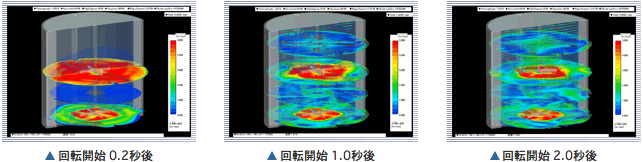

シミュレーション結果：速度分布時間経過

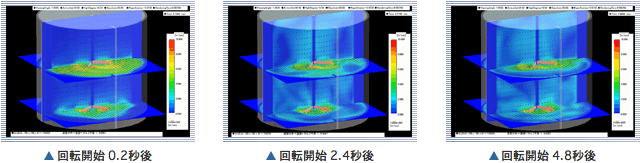

シミュレーション結果：速度ベクトル時間経過
解析モデル 概観
・解析の概要
上下回転翼は、槽の下層と中層に設置された翼がそれぞれ別に逆方向に回転します。激しい撹拌が要求される際に必要となります。撹拌槽は直径1m、高さ1mとし、翼の直径は下部が0.35m、上部が0.40mとしました。翼の回転数は上下ともに60RPMと設定して居ます。回転開始と同時に流れは翼から槽の外壁方向に押しやられますが、上下で翼の回転方向が逆なので、速度の中立な場が翼間に生成する様子が見られます。
